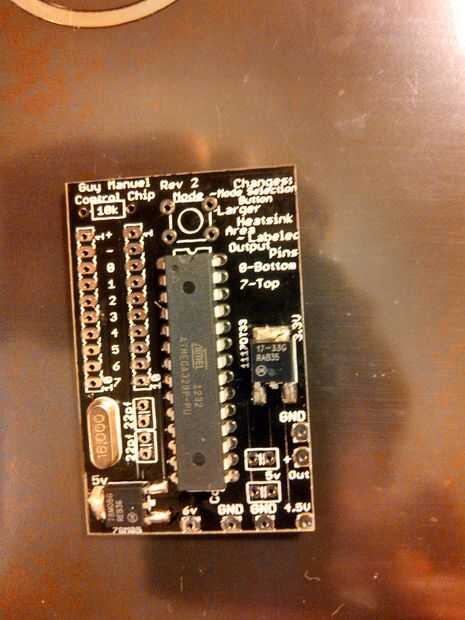

Paso 2: El tablero de Control principal

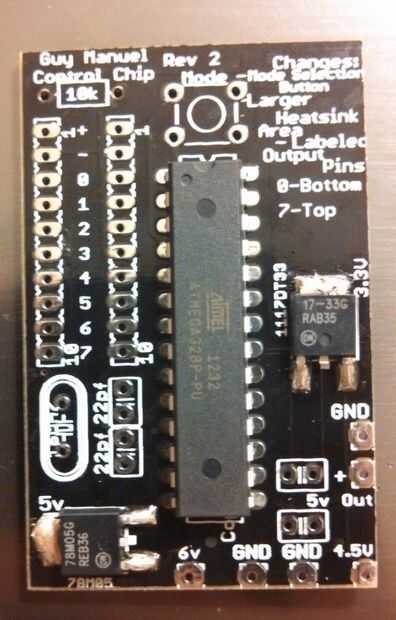

Comience soldando el cristal de 16Mhz (imagen 3)

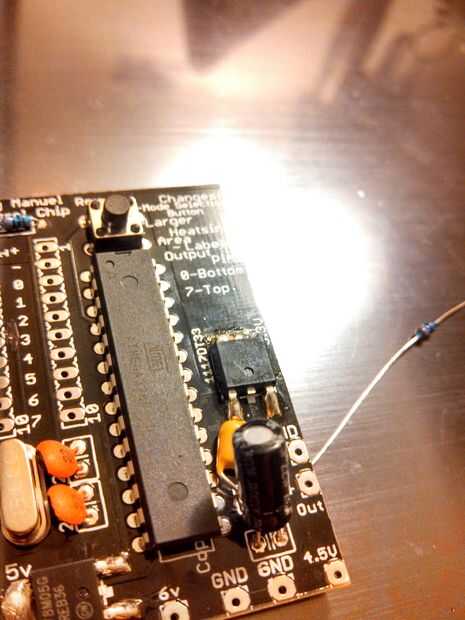

Ahora que la soldadura la 0.1uF condensador (imagen 4)

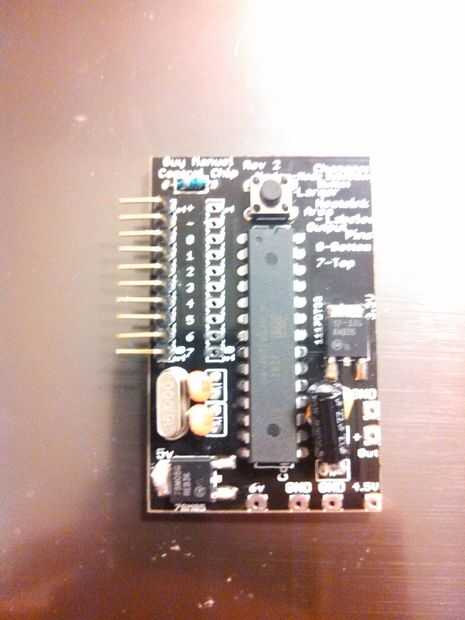

Después de haber hecho eso, el botón de empuje táctiles de 6mm de la soldadura (cuadro 5)

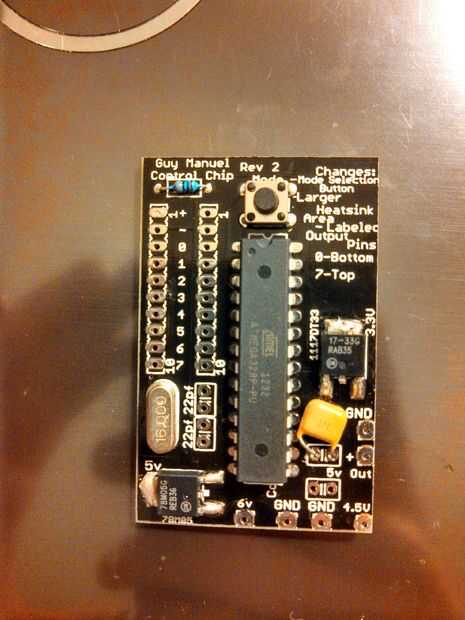

Una vez hecho esto, la resistencia de la soldadura (cuadro 6)

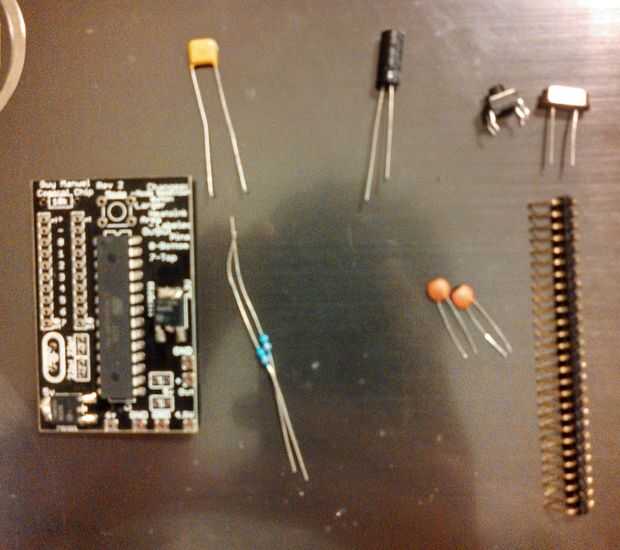

Pasamos a soldar el 22pF y los condensadores de 10uF (cuadro 7)
Una nota rápida, asegúrese de tener la raya en el condensador de 10uF hacia la izquierda, como en la imagen.
Si usted suelda incorrectamente, hay una pequeña posibilidad que podrían explotar después de algún tiempo.
Ahora tenemos a las cabeceras de ángulo recto de 2,54 mm de soldadura.

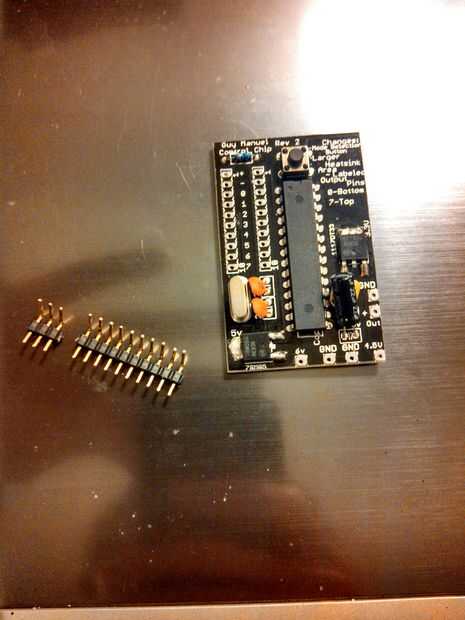

Comienzo por interrumpiendo un alfiler 3 y una sección de Pin 10 de la gran franja de conectores (Foto 8)
Soldar el conector de 10 pin en el lugar de la izquierda (imagen 9)
Hacia el tablero y el conector 3 en la parte superior de la otra ranura de la soldadura. (cuadro 10).

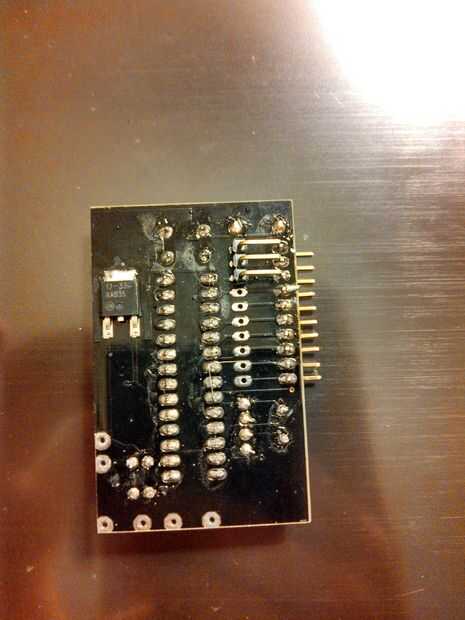

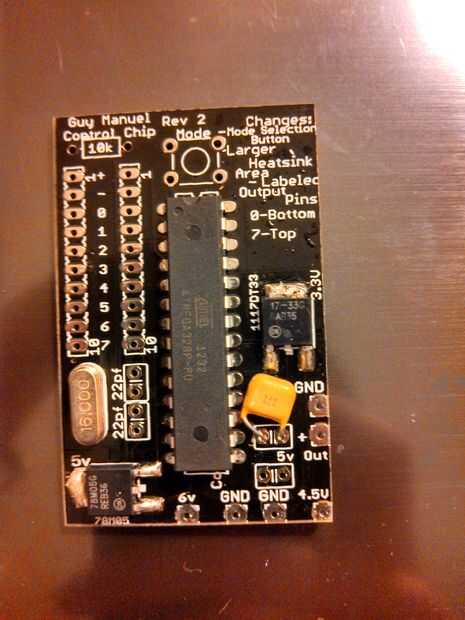

Ahora debe tener un tablero de control montado completamente.
