Paso 3: Montaje de la izquierda la barbilla pieza

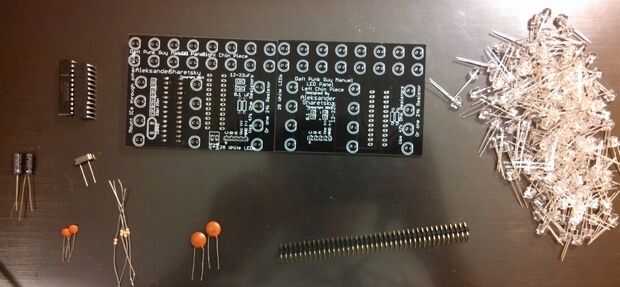

Max7219/21 x 2
Cristal de 16 MHz
47 k Ohm resistencias x 4
22pf Capcitors x 2
0.1uF condensadores x 2
Condensadores de 10uF x2
conector en ángulo derecho de paso 2,54 mm (necesitarás 10 pernos)
Sombrero de paja blanco 5 m m LED x 56
Pieza de mentón chico Manuel derecho
Pieza de mentón chico Manuel izquierdo

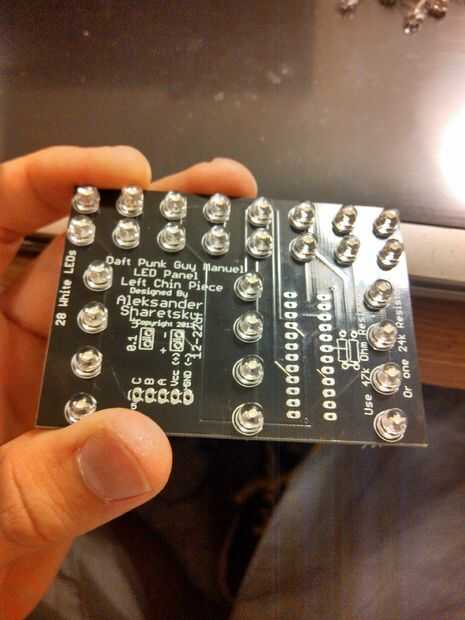

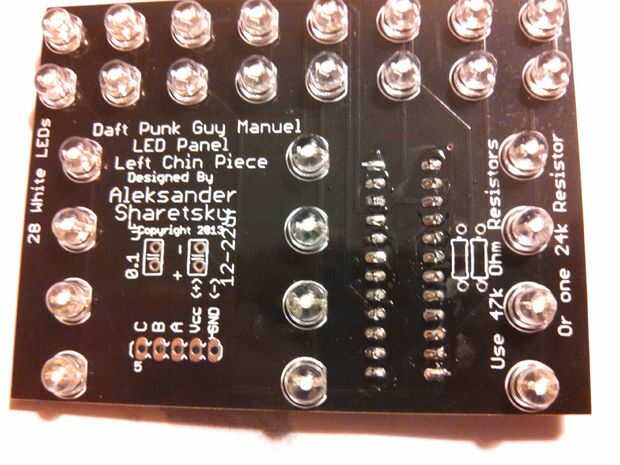

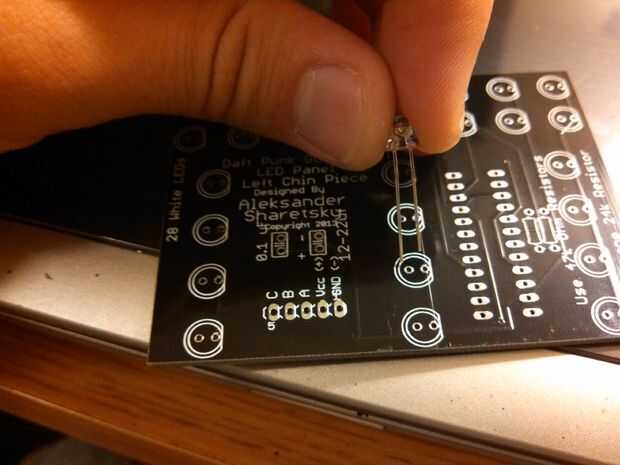

Comience por colocar los LEDs en el PCB, asegúrese de tener la polaridad correcta (plazo de ejecución corto va a la parte plana de la plantilla)
(En segundo lugar, tercer lugar cuadros)

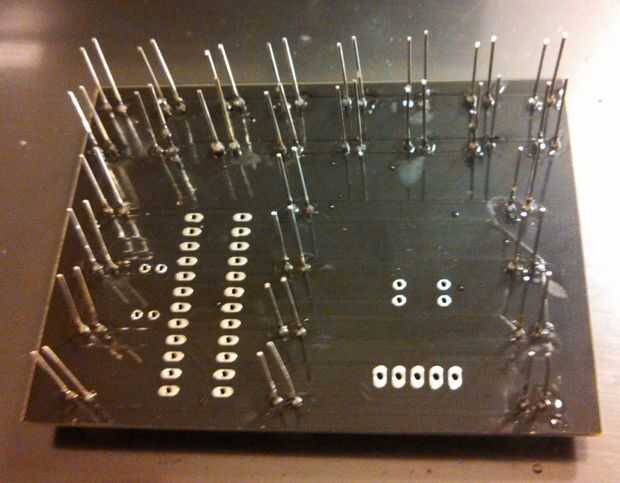

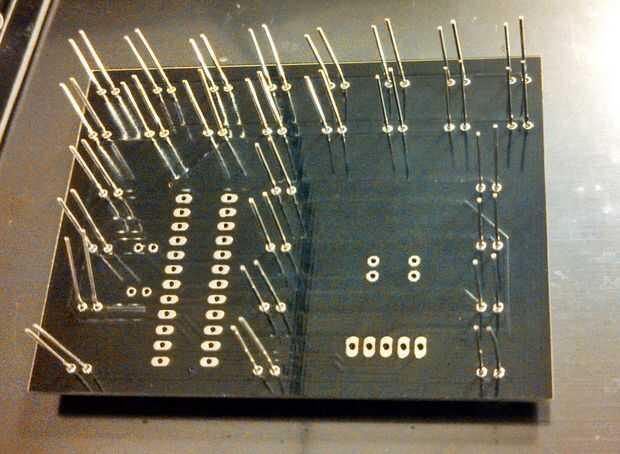

Voltee la placa entera.
(Cuarta foto)
Soldar todos los LEDs.
(Quinta foto)

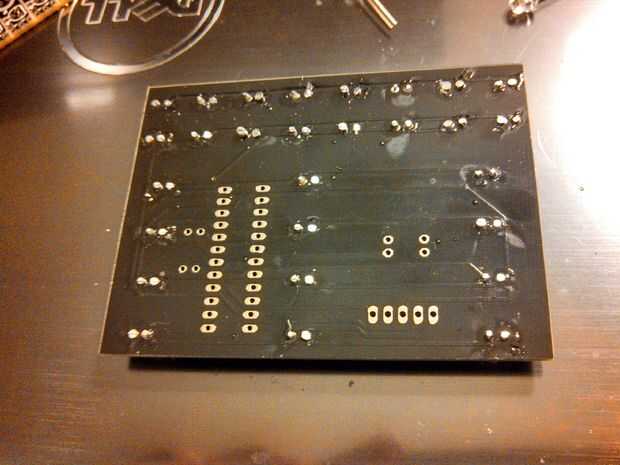

Cortar todos los cables.
(Cuadro VI)
Una vez que todos los LEDs soldados, pasamos a soldar el Chip Max7219.
Los chips Max7219 ir en la parte trasera del PCB. (Cuadro VII)
Asegúrese de que su Chip se alinea exactamente como esta en la foto, o bien la Junta no va a funcionar.

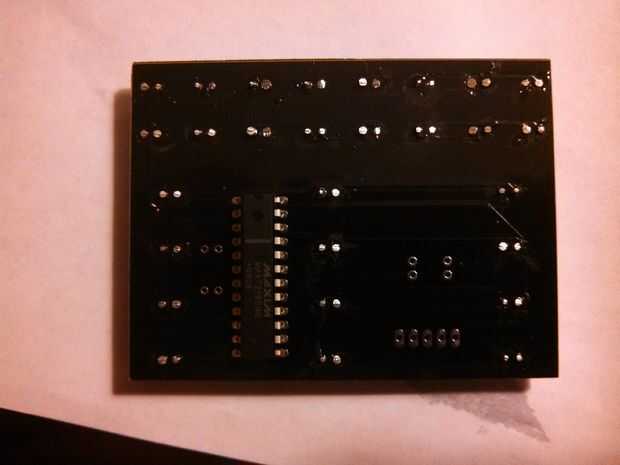

Dé vuelta la placa y soldar el chip (octavo cuadro)

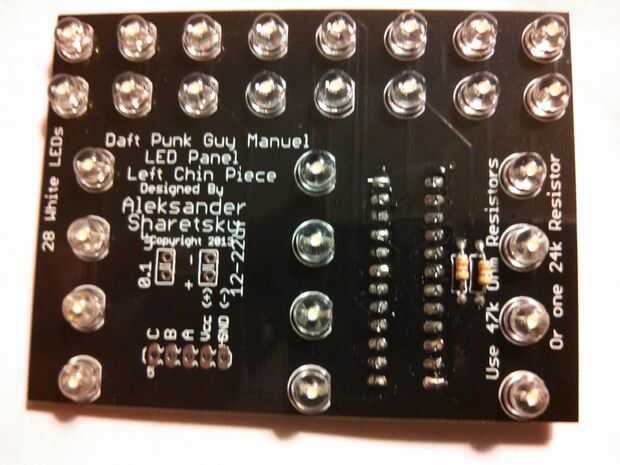

Coloque las resistencias k 47 sobre el tablero y les de la soldadura. (Cuadro IX)

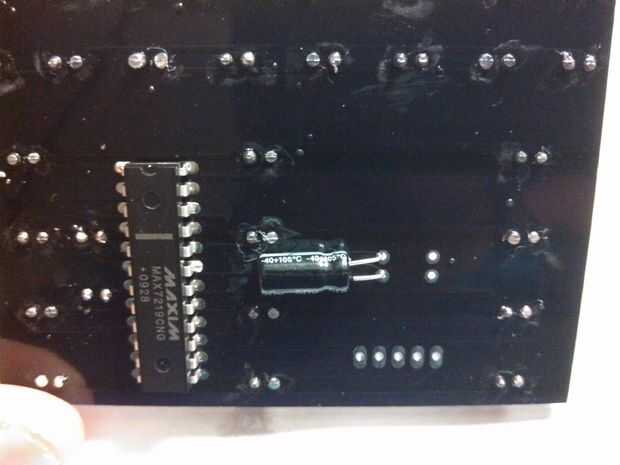

Ahora nos adentramos en el condensador de 10uF, colóquelo en la parte trasera de la placa con el negativo de la pierna hacia arriba. (Imagen 10)
Es importante que usted coloque el condensador de manera que la franja gris, negativo es en la parte superior, se cambia la polaridad, puede causar el condensador a explotar cuando se encienda el equipo.

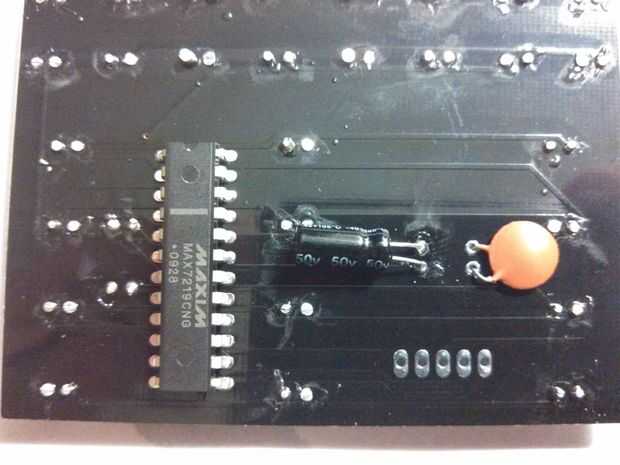

A continuación, condensador de cerámica de soldadura el 0.1uF justo al lado de las 10uF electrolítico. (Cuadro XI)

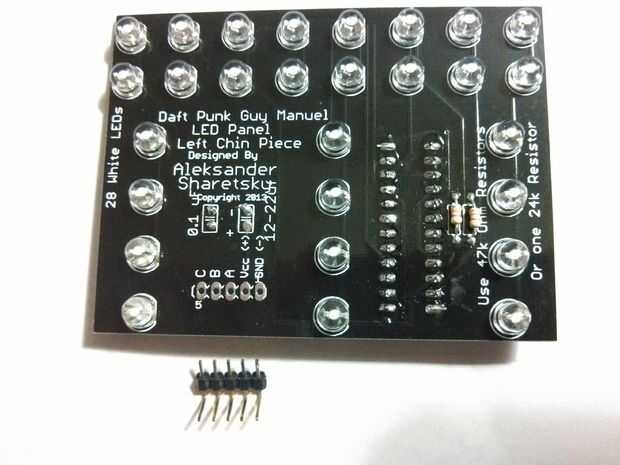

La última cosa que hay que soldar es el conector de 5 pines a la parte inferior del tablero.
Rotura de 5 pernos de la cabecera de ángulo recto de 2.54 milímetros.

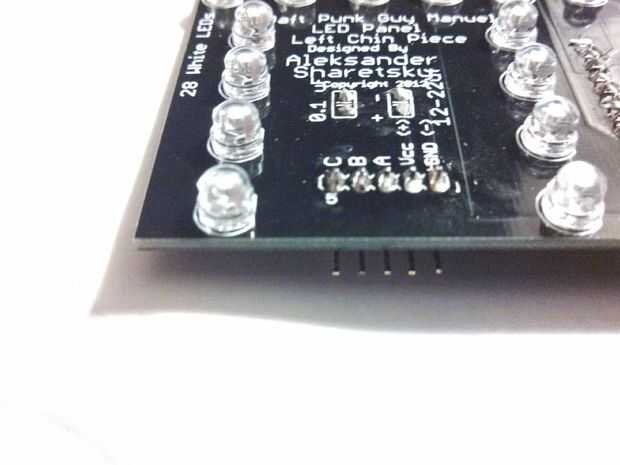

Soldadura a la parte trasera del PCB (XII y XIII fotos)
