Paso 4: Montaje de la pieza de la barbilla derecha
Todos los LED, el Chip Max7219/21, 47 k Ohm resistencias y conector 5-pin 2,54 mm de soldadura.
(Perdón por la falta de cuadros en este paso)
En primer lugar, soldar el conector de 2 pines polarizado.
A continuación, suelde el cristal de 16 MHz en la parte inferior de la Junta.
Ahora soldar los condensadores de 22pF en la parte trasera del tablero.

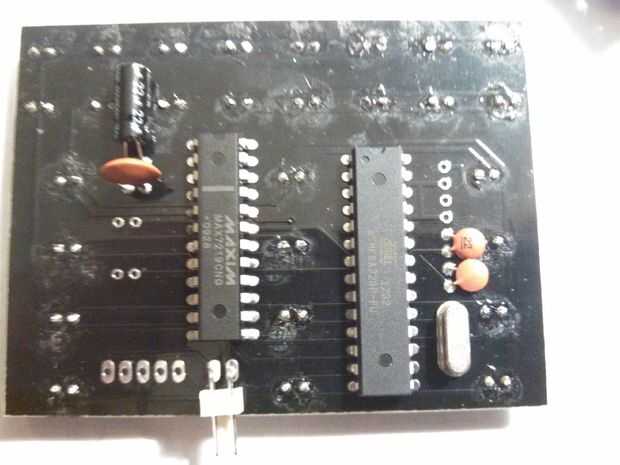

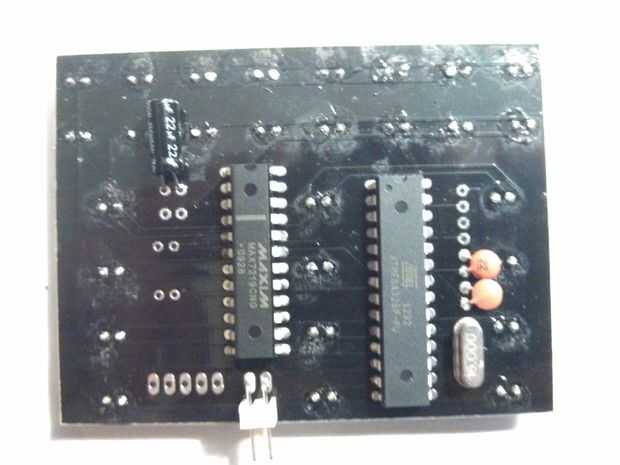

El siguiente paso es soldar el condensador de 10uF, con la raya hacia la izquierda. (Segunda imagen)
Por cierto, este condensador es polarizado, así que asegúrese de obtener la polaridad correcta.

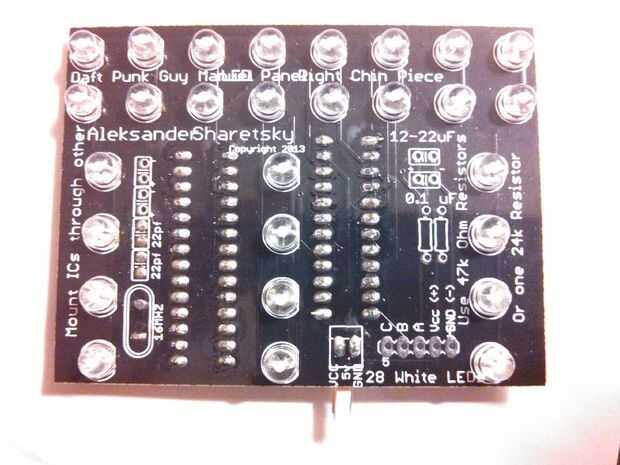

El último paso es soldar el 0.1uF condensador (tercera imagen)
Ahora debe tener una pieza de la barbilla derecha completamente montada.
