Cómo montar un Kit de LED de Guy Manuel. (6 / 14 paso)

Paso 6: Soldar el lado luces Pt.2

For this step you will need:

2N3904 transistores x 16
1 k resistencias x16
2,54 mm ángulo recto encabezados x 80 pins vale la pena

Soldadura de hierro
De la soldadura

Ahora que todos los PCB de luz laterales se rompen aparte, es hora de soldar los componentes.

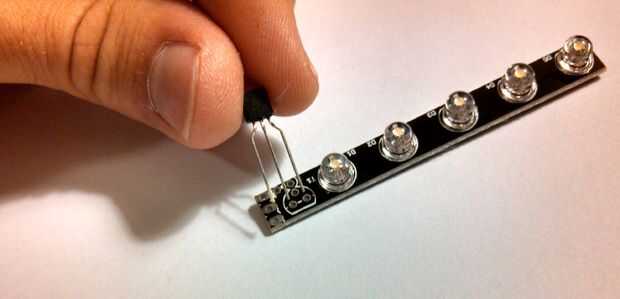

Lo primero que quieres hacer es colocar el Transistor 2n3904.

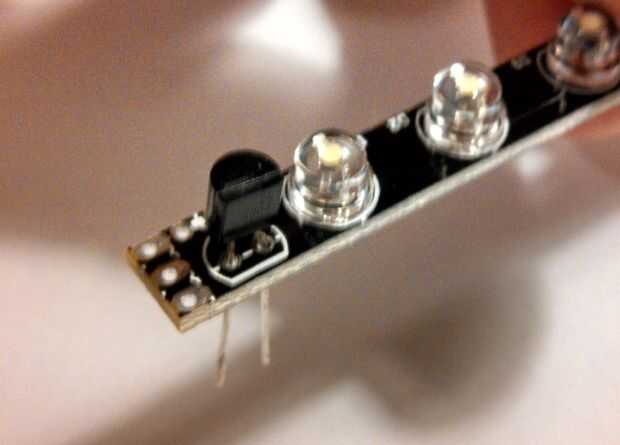

Lugar para que la parte plana del transistor se alinea con la parte plana de la plantilla impresa
(Fotos segunda y terceros)

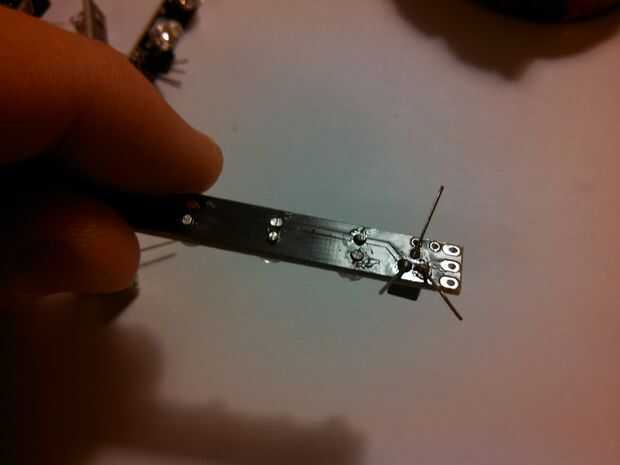

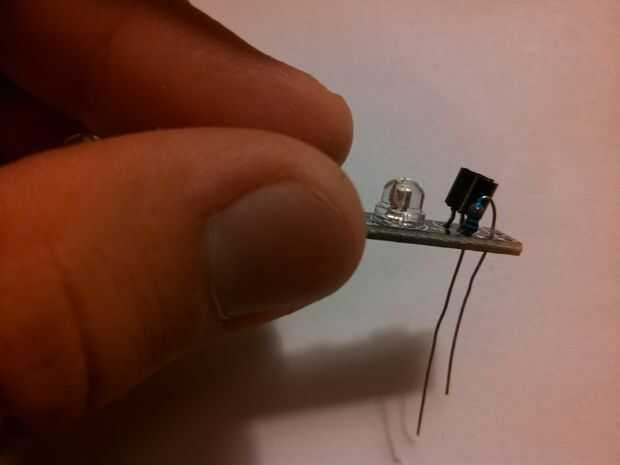

Doblar los cables separados (cuarta foto)

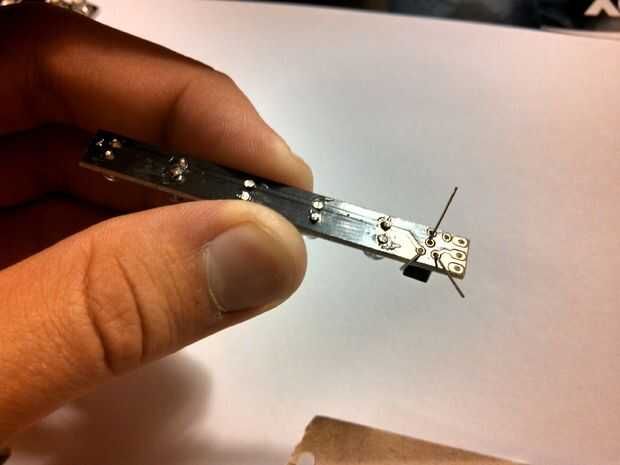

Soldar el transistor (quinta foto)
Trate de hacer este paso lo antes posible para evitar dañar el transistor.

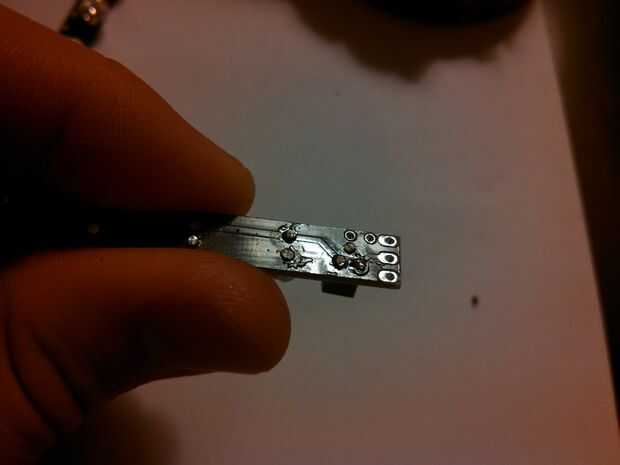

Recortar las puntas (sexta foto)

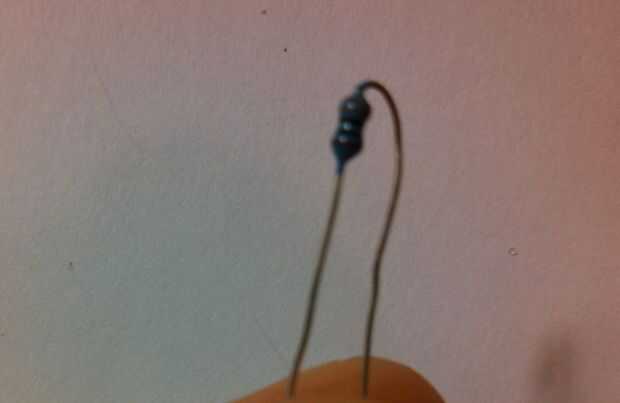

A continuación, una resistencia de 1 k de la curva en forma de U (cuadro VII)

Coloque el Resistor de PCB (octavo cuadro)

Soldadura y recorte las puntas.

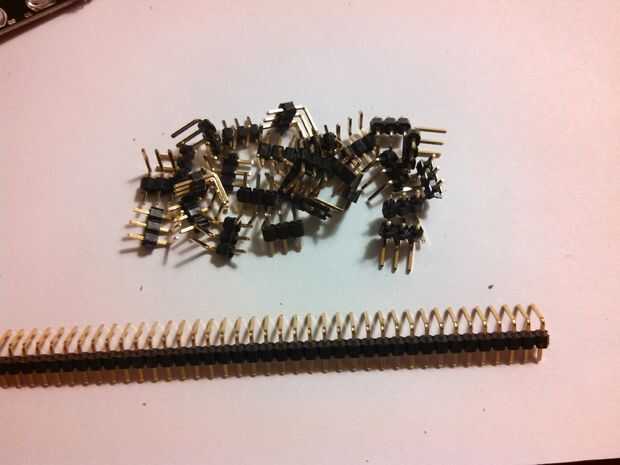

Ahora romper el encabezado de ángulo recto de 2,54 mm en 16 secciones de 3 pines.
(Cuadro IX)

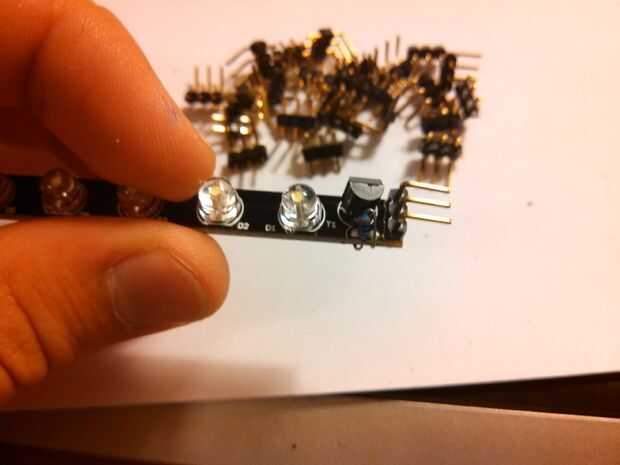

Un conector de ángulo recto de 3 pines y lo coloca en el PCB.
(Imagen 10)

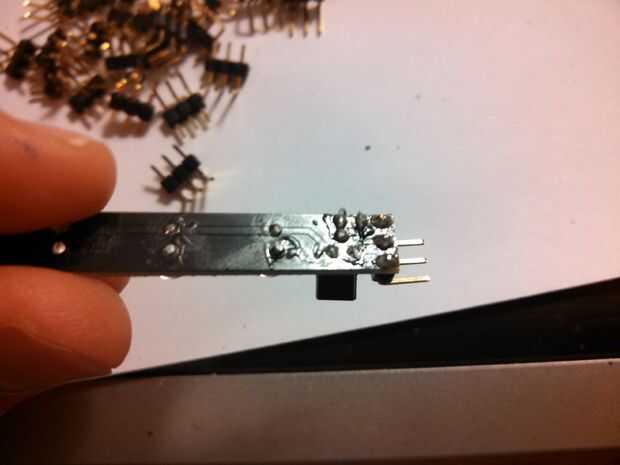

Voltee la placa y soldar el conector.
(Cuadro XI)

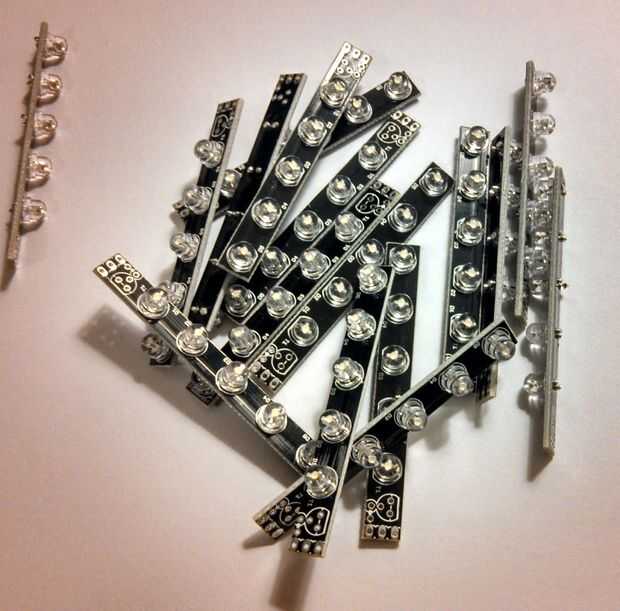

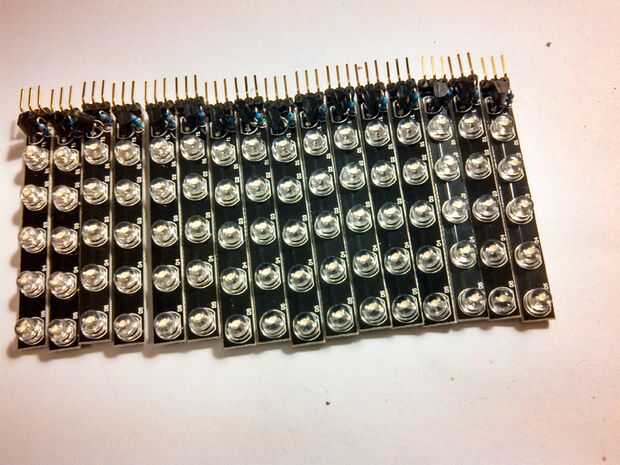

Repita los pasos del otro 15 veces y debe tener un sistema completo de luces laterales
(Cuadro XII)
