Paso 7: Hacer la cañería cableado arnés Pt.1
Usted necesitará lo siguiente:
Cable 24AWG (mejor funciona cable Ethernet) x 10 pies o menos
50-conector - cable de cinta plano 28AWG x 5 pies o menos
2.54 mm conectores x 54 de la encrespadura
Este paso es más fácil de seguir si utilizas dos cables de diferente color.

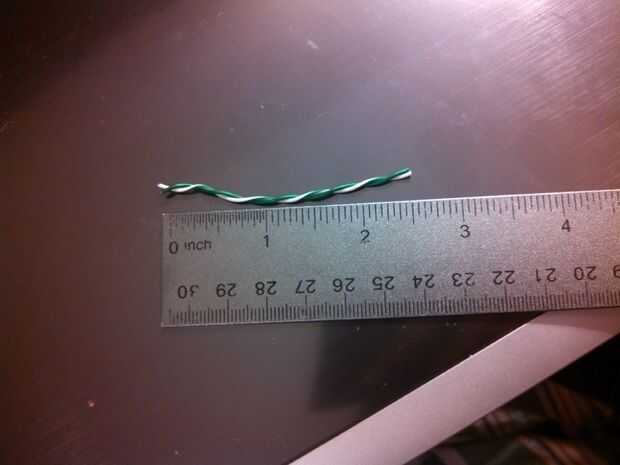

El primer paso es cortar el cable 24AWG en secciones de 2,5 pulgadas, tendrá un total de 28 conductores (primera foto)

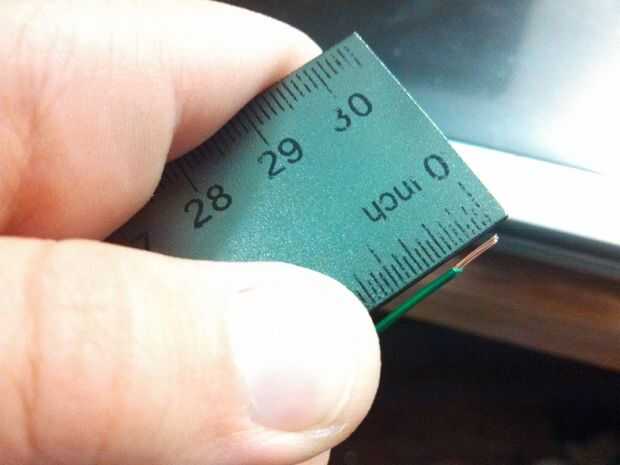

El siguiente paso es a cada lado de los 28 cables aproximadamente un cuarto de pulgada (segunda foto)

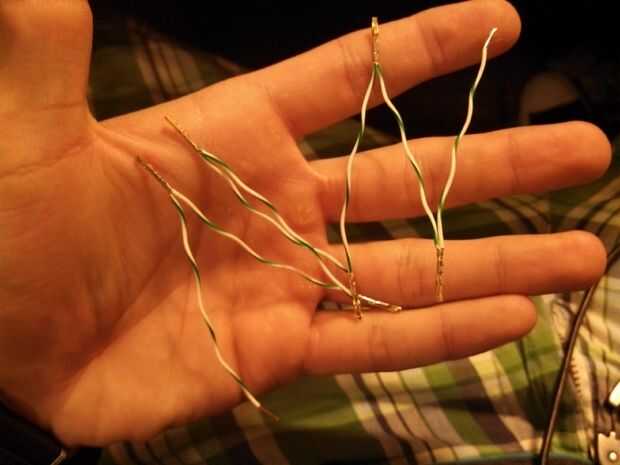

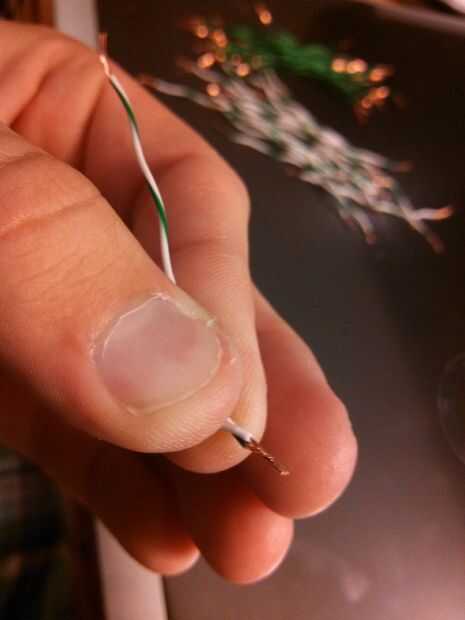

Ahora quieres tomar dos cables, gire uno de los extremos pelados juntos [no tanto] (tercera imagen)

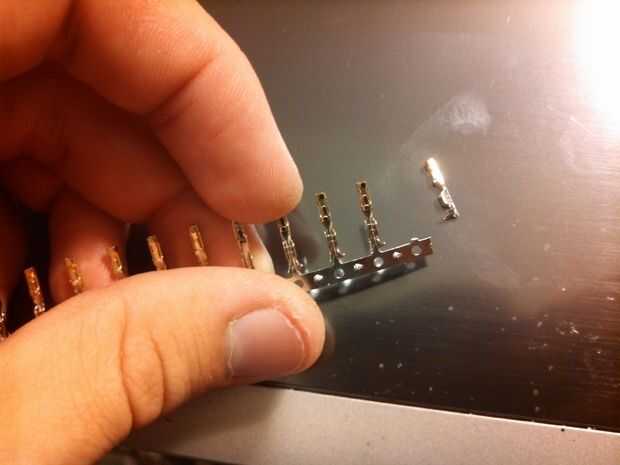

A continuación, interrumpir todos lo 2,54 mm conectores (cuarta foto)

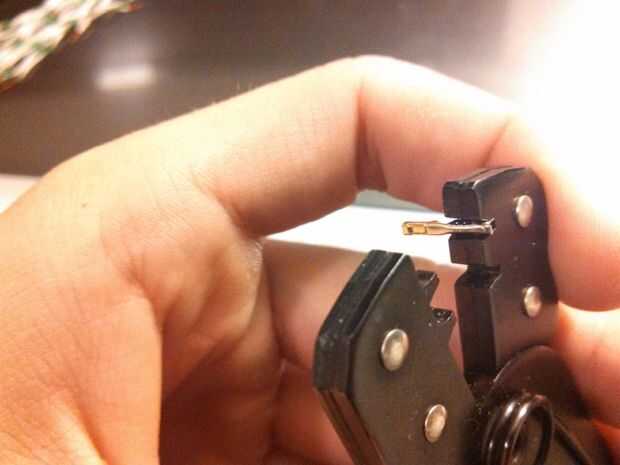

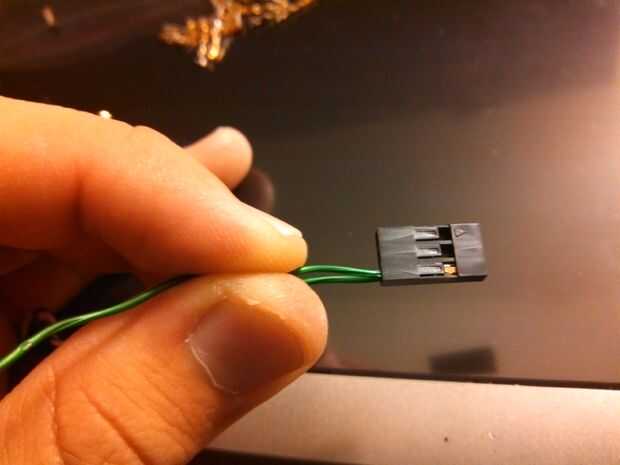

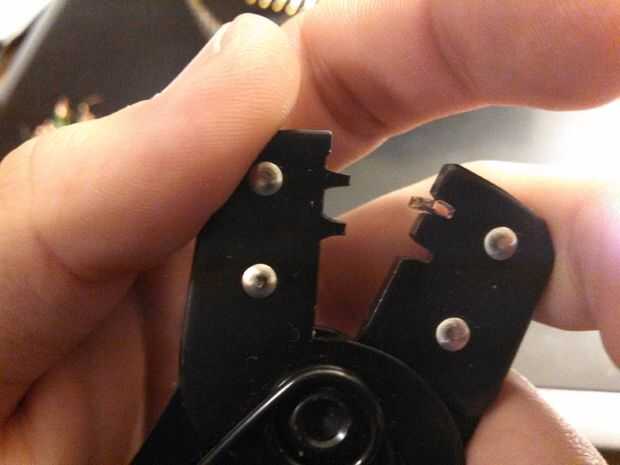

Un conectador de la encrespadura de la carga en la herramienta que prensa D-Sub (quinta y sexta fotos)
Ahora toma tus cables trenzados y colocar las rayas en la herramienta que prensa de D-Sub (cuadro VII)

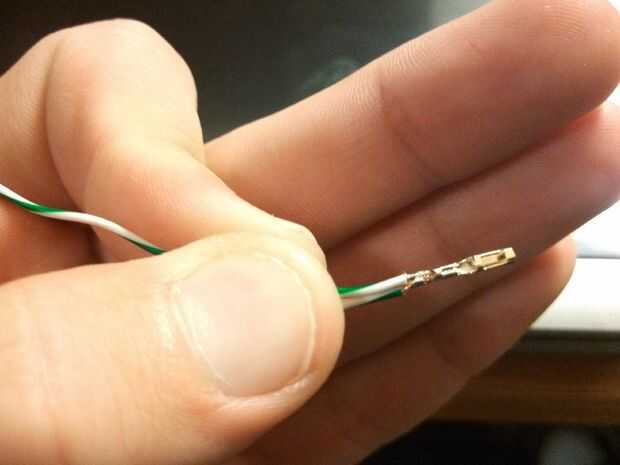

Apriete la manija y usted debe conseguir un alambre perfectamente prensado (octava foto)
Repita este proceso para crear una de 6 cimp conectado el segmento de 7 hilos (cuadro IX)
Necesitarás 4 sets del mazo de cables que se muestra en la imagen de la novena
