Paso 8: Hacer el mazo de cables principal Pt.2

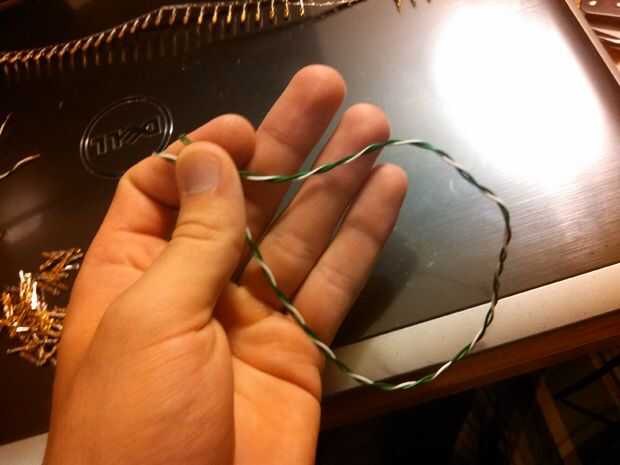

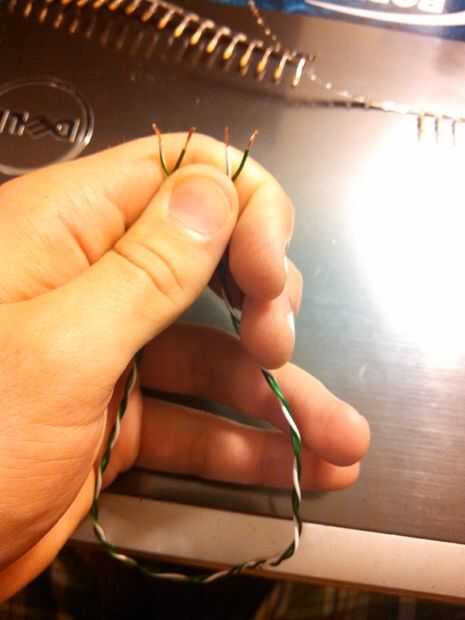

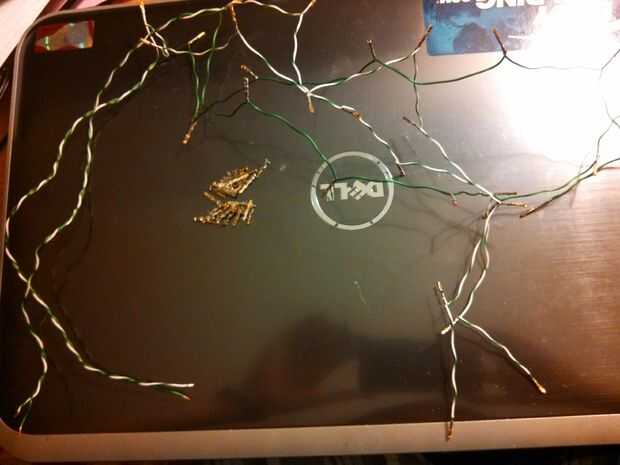

Tira de 1/4 de pulgada de ambos lados (segunda foto)
Prensar un alambre largo de 1 pie a cada segmento del paso anterior (tercera imagen)
Ahora agregar un conector de presión al final de cada una de las secciones más cortas (abajo a la derecha de la tercer imagen)

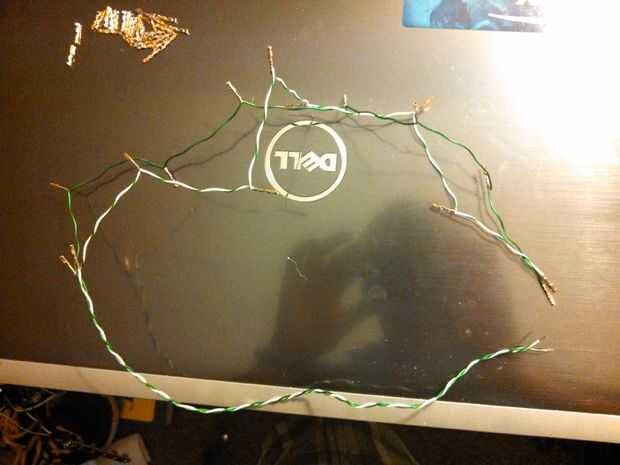

Hacer esto para todas las 4 piezas de arnés de cableado. (Cuarta foto)

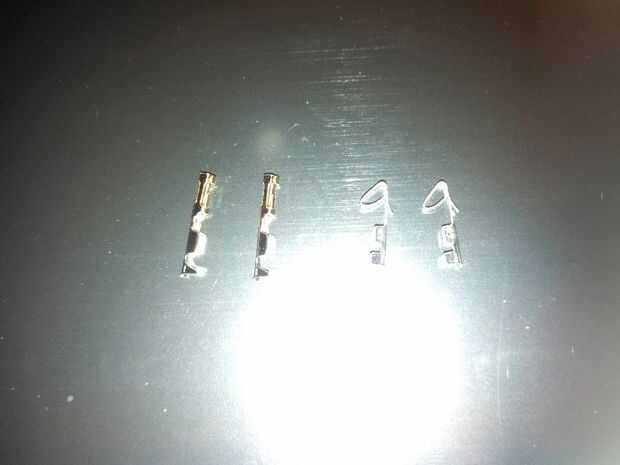

Ahora toma dos conectores crimp plana (las que usted ha estado usando todo este tiempo) y dos de los conectores JST Crimp (quinta foto).

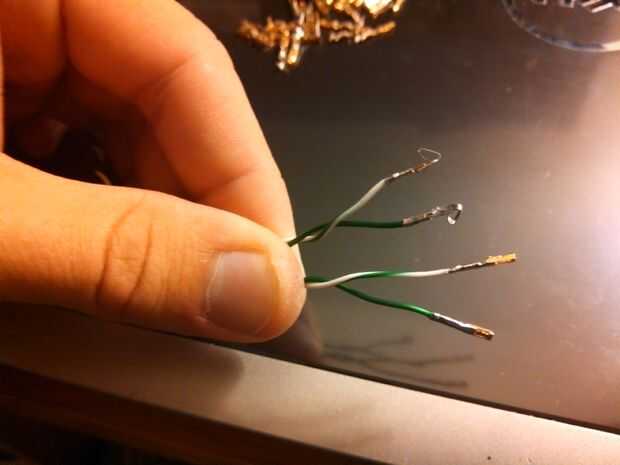

Doble los extremos de la ya los cables con los conectores. (Cuadro VI)
Ha estado usando dos diferentes colores de los cables, asegúrese de que cada color tiene un 'Plano' y prensar conector JST.
En este momento, han concluido que prensan los cables que llevan la energía a los Fans de LED.

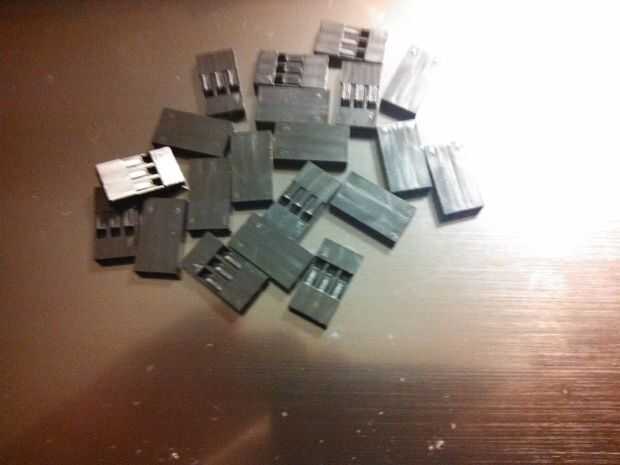

Ahora sacar las 17 cubiertas 3-pin plástico DuPont (cuadro VII)

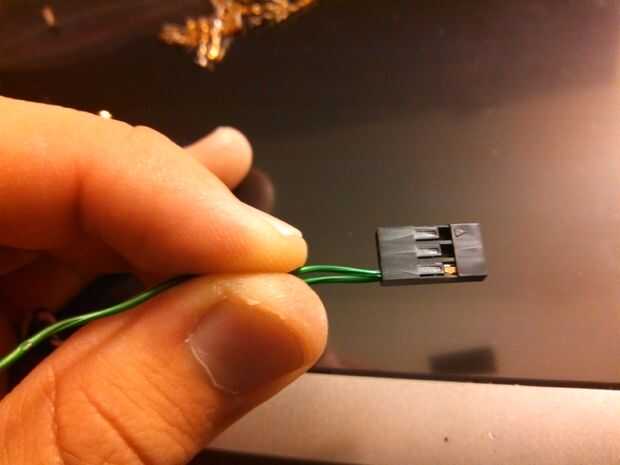

Tomar un alfiler prensado de un cable conjunto de los alambres más cortos y colóquela en la ranura inferior en el conector de 3 pines (octava foto)
Asegúrese de que la conexión es agradable y cómodo, si saca fácilmente, trate de girar el perno de 180 grados, así que el que 'enganche'.
Esto servirá como la conexión de energía positiva a los Fans de LED.

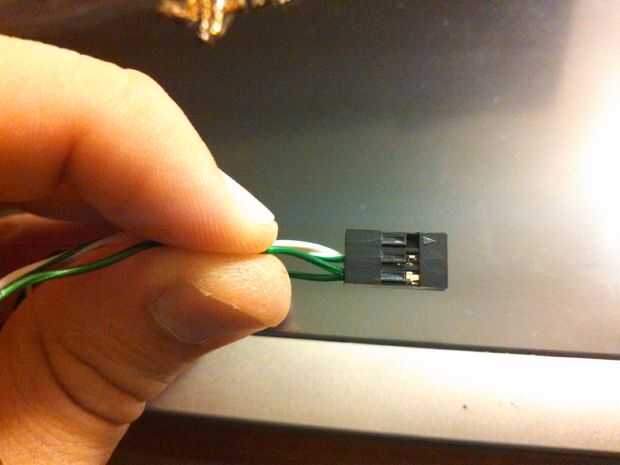

Ahora tome otro segmento de alambre (Asegúrese de que tienen el mismo alambre largo prensar conectores) y colóquelo en la ranura media (cuadro IX)
Esto servirá como la conexión a tierra a los Fans de LED.
Continúe este proceso hasta que tienen dos pares de cables, cada sistema tiene conectores crimp diferentes en los cables más largos. (Imagen 10)

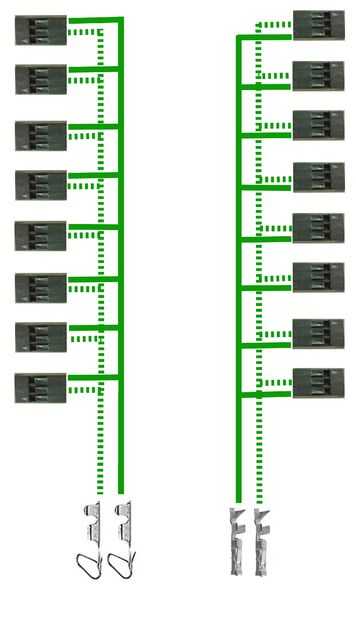

Realmente no podía obtener una buena foto... así que colocaron en un diagrama.
