Paso 6: Instalar Motherboard, Tarjeta madre

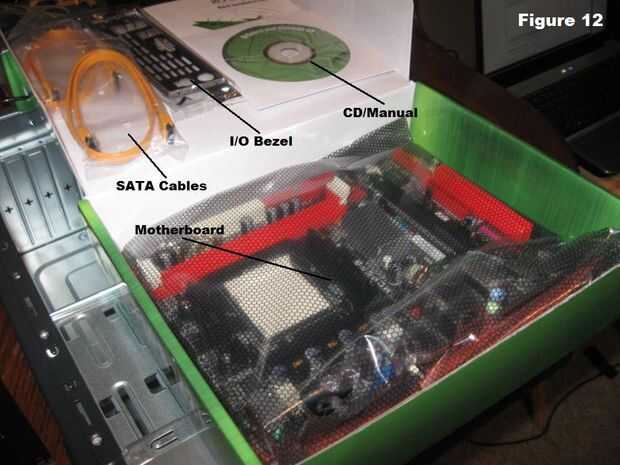

- Bisel de entrada-salida es un panel de ajuste instalado en la parte posterior de la caja que rodea a los puertos de interfaz de la placa base. Debe ser incluido con la motherboard. La figura 12 muestra el contenido de la caja de la placa base.

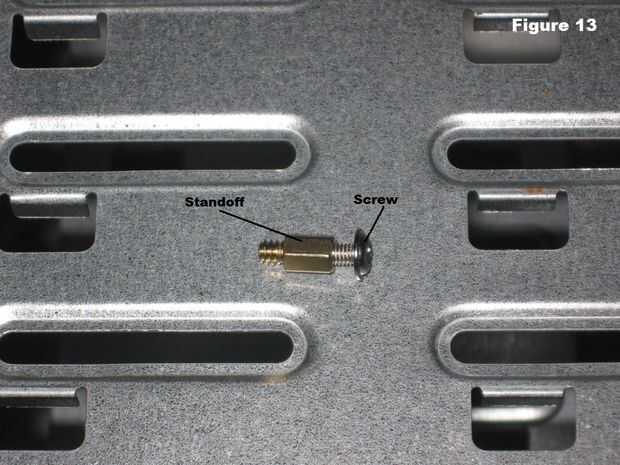

- Separadores se instalan en agujeros caso crear una canalización vertical que separa la caja y la placa base. Los tornillos se instalación en los soportes como se muestra en la figura 13. Tornillos y separadores deben incluirse con el caso, pero es una buena idea para ordenar estos artículos en caso de no se incluyen.
Siga estos pasos para instalar la Motherboard, Tarjeta madre en el caso de:

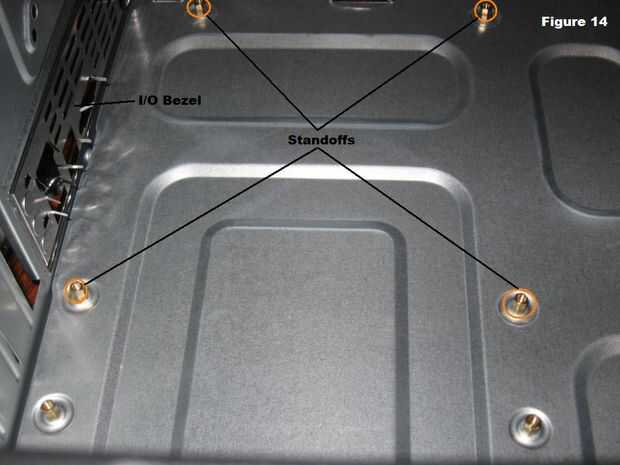

- Instale la placa de bisel de I/O en la abertura en la parte posterior de la caja (Figura 14). Empuja en el interior.
- Instalar separadores en el caso. Los separadores de tornillo en la placa base se muestra en la figura 14 agujeros de montaje. Compruebe los agujeros de tornillo en la placa base para la colocación exacta.
- Baje el Motherboard, Tarjeta madre en el caso y se alinea con el bisel de I/O.
- Instale los tornillos.

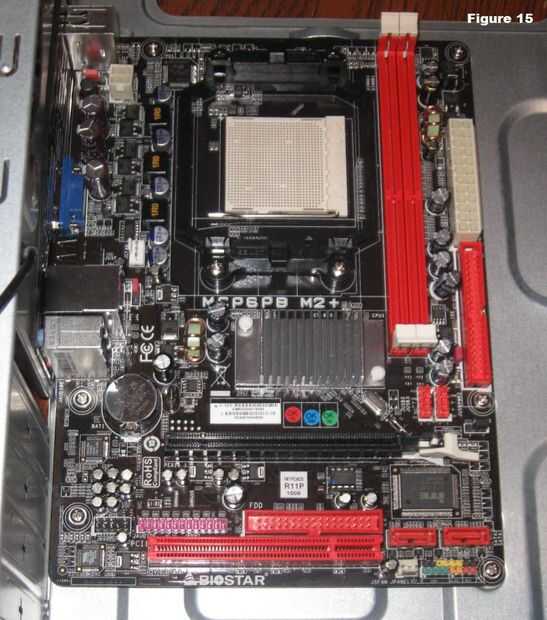

La figura 15 muestra la placa madre instalada en el caso. Funciona mejor para dejar los tornillos flojos hasta que todos ellos han puesto en marcha y la Junta está alineada con el bisel.
PRECAUCIÓN: Para evitar daños en la placa base solo debe contactar los separadores y tornillos. Todos los separadores y tornillos deben instalarse.
