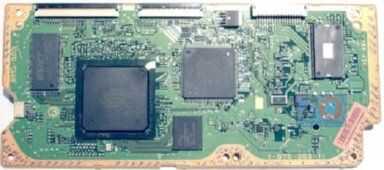

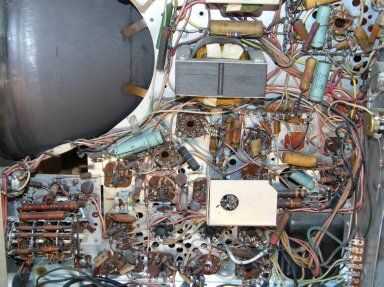

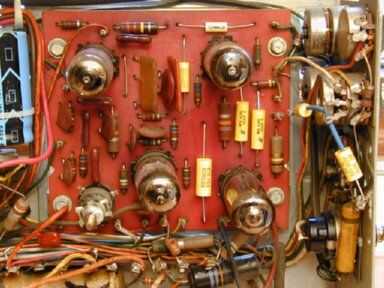

Cómo montar un PCB por introducción de la mano: placas de circuito impreso o PCB están en el corazón del equipo electrónico moderno. Sin ellos muchos de la electrónica que utilizamos sería imposibles de construir. Computadoras, celulares, TV, reproductores Blu-ray y tal no existiría. El primer PCB, realmente llamado alambre impreso tableros fueron hechas a mano usando Masonite u otro producto. Antes de PCB, dispositivos electrónicos tales como televisiones y radios fueron cableados a mano. Imaginar algo tan complicado como un televisor siendo totalmente mano atada con alambre (Fig. 1). PCB moderno llegó en la década de 1950. Fueron hechos de materiales fenólicos y eran de un solo lado (Fig. 2). PCB modernos está hecho de varios diversos materiales tales como fibra de vidrio y sus variantes, Teflon y poliéster de vidrio tejido. Sin embargo, esto no es una lista completa. Nuevos materiales se se inventan todo el tiempo. Placas de circuito impreso pueden ser una capa o la muchas capas dependiendo de la complejidad del aparato. Circuitos de un solo lado utilizar componentes a través del agujero mientras que los tableros de múltiples capas son proclives a utilizar componentes de montaje superficiales. Varias capas PCB usando los dispositivos montados superficie puede rellenarse más densamente. Esto es imperativo para los dispositivos electrónicos modernos (Fig 3). La mayoría de aficionados son propensos a usar una PCB de simple o doble cara y los componentes por-agujero para facilidad de montaje. Gracias a la mejora de procesos de fabricación de PCB junto con una competencia sana, tableros del circuito impreso son asequibles para la mayoría de los aficionados y empresas buscando placas de prototipo por igual. Una tienda de junta que he tenido hasta ahora la mejor experiencia con es costumbre circuitos. Trate de dejarlos caer una línea si usted es necesidad de tableros más sofisticados que usted puede fabricar usted mismo. OK, al tutorial de como a montar una placa de circuito impreso.
