Cómo mostrar la temperatura con un LM35 y un Arduino UNO (2 / 3 paso)

Paso 2: Conectar la electrónica

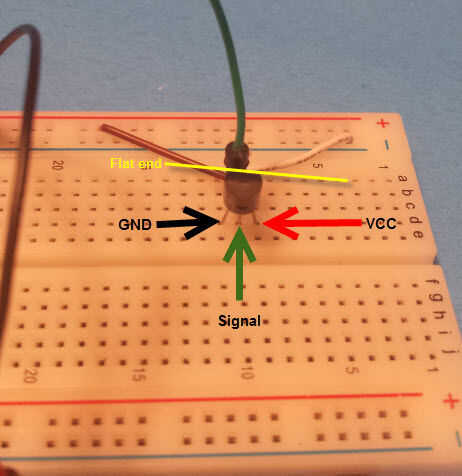

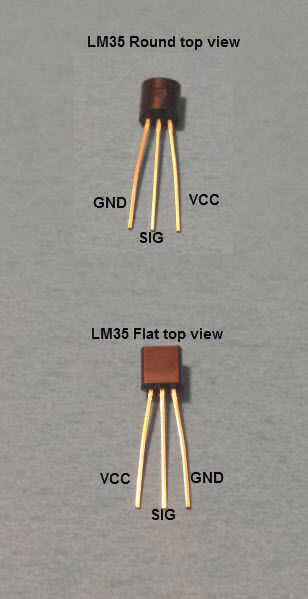

Hay tres pines en el LM35 masa (GND), señal y una VCC

Lugar el LM35 con la superficie plana frente a usted:

El pin VCC va a la izquierda, conectar a la Red + carril en el protoboard

El perno de la señal está en el centro, conéctelo a la analógica 0 (A0) en Arduino

El conector de tierra será a la derecha, conectarlo al - carril azul en el protoboard.

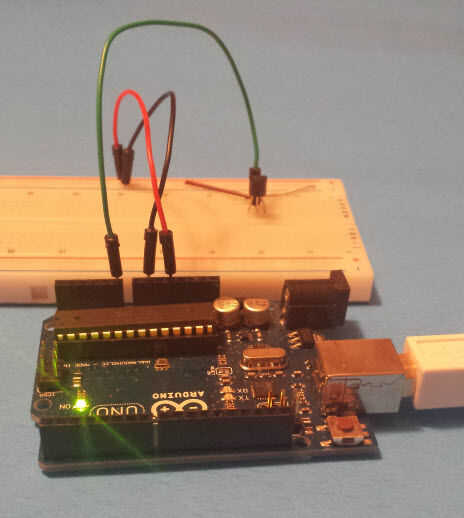

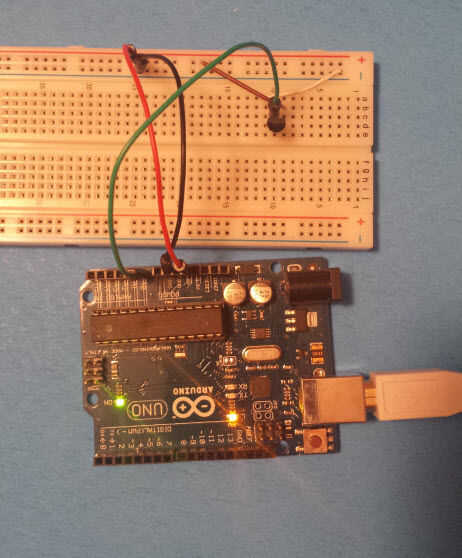

Vea la imagen para más detalles

Conectar los 5V de Arduino a la + tren rojo sobre la protoboard

Conectar el GND de Arduino para el - carril azul en el protoboard
