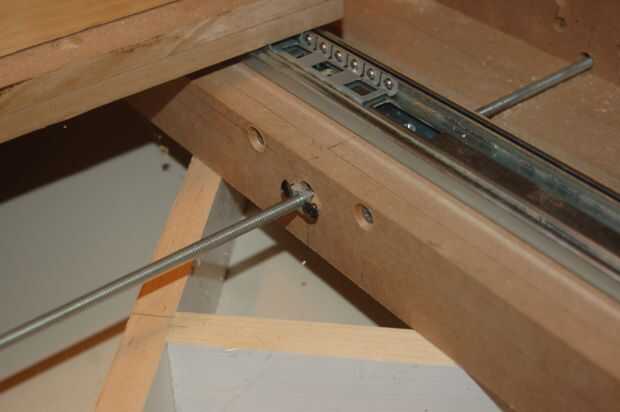

Paso 3: Husillos y tuercas de acoplamiento

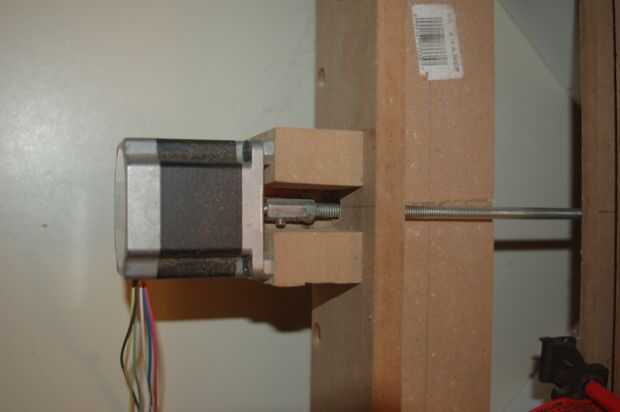

Había escuchado de algunas soluciones semi-flexible para acopladores (es decir, manguera de goma, gas de línea, etc.) para tomar parte de la reacción, sin embargo opté por usar un acoplador rígido entre los motores paso a paso y tornillos. Creado un acoplador estándar de 1/4"-20 en este acoplador por perforar tres agujeros:
-fue el primer agujero 1/4" medio perforado fue a través del acoplador, limpiando cualquier rosca para alojar el eje de 1/4 del motor paso a paso.
-el segundo agujero fue un pequeño agujero perforado en una de las caras en el mismo lado va el paso a paso. Fue perforado y golpeado ligeramente un pequeño tornillo se puede utilizar para apretar el acoplador al motor paso a paso.
-el tercer agujero originalmente perforado y golpeado ligeramente de manera similar para el segundo agujero, sin embargo, hubiera tenido que triturar un lugar plano en la barra roscada para el tornillo de abajo apretado; En cambio opté por hilo de rosca del husillo en el acoplador y llenar la bodega con soldadura, creando una conexión permanente.
Este acoplador habría trabajado impresionante, sin embargo, las tolerancias se convirtió en un problema; Si no fue perforado el primer agujero latigazo perfectamente recto, importante ocurriría en el otro extremo de la barra roscada. Tal fue mi caso, como se presume poniendo el acoplador en la base de tornillo de banco, apretar, luego de la perforación era recta, tenía un no-tan-agradable WHAP! WHAP! WHAP! en mi mesa con cada giro de la barra roscada.

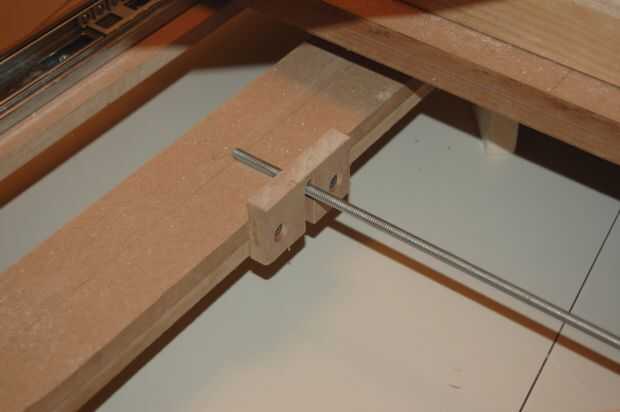

Resolví ese problema pulsando la barra roscada con otro trozo de MDF con un U corte en él.
