Cómo (no) a construir una CNC (5 / 8 paso)

Paso 5: Soportes del Motor

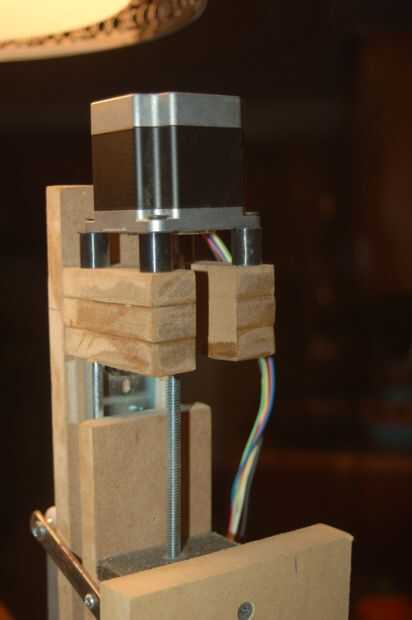

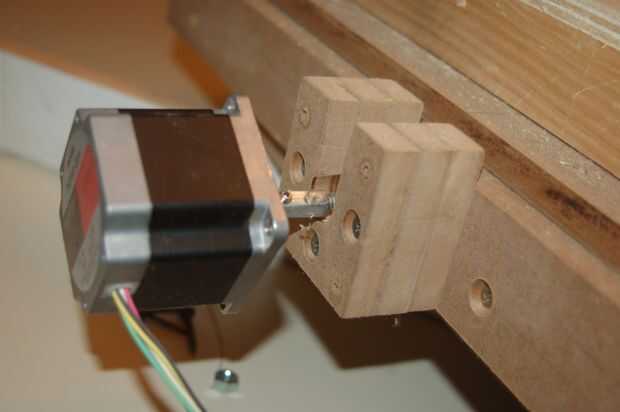

Los montajes de motor fueron moda de plazas MDF apiladas, pegados y atornillados juntos, un agujero fue cortado a través de ellos, luego usé la sierra caladora para cortar la ranura en forma de "U" grande.  Encontré untando el pegamento para madera en todas las superficies expuestas reforzada MDF astronómico.  También sella un poco, que le da un falso sentido de seguridad que no se disolverá si entra en contacto con humedad.

Este fue realmente mi segundo intento de soportes del motor.  Mi primer intento fue que simplemente una tira de MDF atornilladas perpendicularmente a la estructura tal que el motor atornillado en el otro lado de la tira.  Esto funcionó una vez y sólo una vez; el MDF rallado una vez que Desenroscar el motor y trató de ponerla de nuevo.

Para X y eje y, utiliza grandes nueces como separadores (lo suficientemente grande el tornillo no hilo en ellos), para el eje y, realmente encontré algunos sin usar separadores de plástico de un soporte de monitor.

He utilizado estándar 2" tornillos drywal aunque los orificios del motor, separadores, entonces en el Monte para garantizar los steppers en lugar.  ESTOS MONTAJES NO SE MOVIÓ; Pienso en volver a utilizar en situaciones similares.

La forma de "U" también resultó adecuada por lo que pude llegar al tornillo de la tuerca de acoplamiento.
