Paso 4: Circuito de Control: tratar de número 1
![]()

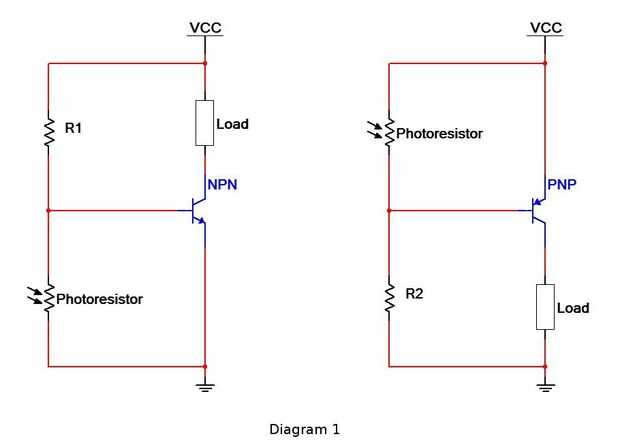

El objetivo principal aquí es electrónicamente encender/apagar la luz según la luminosidad ambiente. Tal vez el más simple circuito de conmutación es un transistor y las resistencias de polarización. Hacen uno de los resistores sensibles a la luz y viola, diagrama 1.
VCC es la tensión de CC del adaptador de pared y la
carga es el cátodo frío.
R1 y
R2 podría/deberían ser un potenciómetro en serie con una resistencia normal. Su hasta usted si usted quiere usar un transistor NPN o PNP.
Esta carga en una placa de prototipos y volar los electrones. Entonces, entender el significado de 'En medio'.
Existe una cierta luminosidad del entorno que hará que este circuito ser no muy encendido y no bastante apagado. El tubo de cátodo será probablemente débil y blinky y puede incluso hacer un zumbido. Lo que necesitamos es un circuito que nos darán un duro "en".
