Paso 13: Diseño de PCB: los caminos de enrutamiento

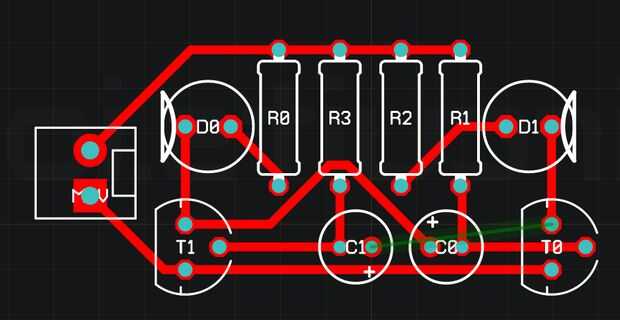

Cambiar a la herramienta de enrutamiento y haga clic en un botón para comenzar. La traza de la ruta moviendo el ratón y haciendo clic en los puntos intermedios hasta llegar al otro lado del airwire. Asegúrese de que no se crucen o venir demasiado cerca a otras líneas. La herramienta muestra una advertencia cuando cometes un error.
Si te atrancas puede cambiar su rastro a la otra capa pulsando "L" en el teclado o cambiar la capa en el cuadro de selección.

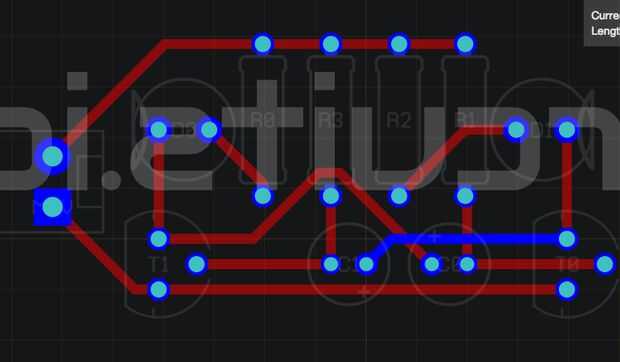

En la pantalla, se puede ver que para la última conexión podría:
-Reorganizar mis componentes o caminos.
-Pasar el cable en el otro lado de la Junta, que es mucho más fácil. Doble capa son estándar en Circuits.io 123D y no costo adicional cuando ordenó. Las huellas azules están en la parte inferior de la PCB.
