Cómo obtener esquemas fabricada (14 / 19 paso)

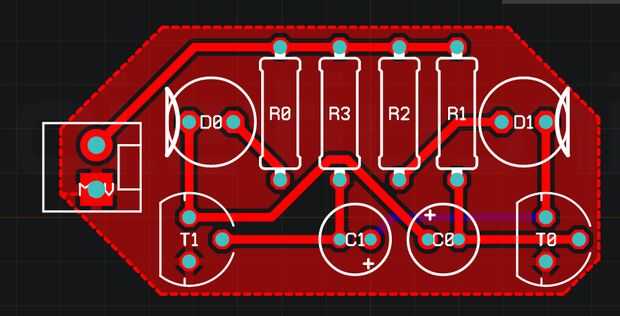

Paso 14: Diseño de PCB: Añadir polígonos

Para agregar un plano de tierra:
-Haga clic en la herramienta polígono
-Haga clic en un alambre o pin plano de tierra para ser conectado eléctricamente a
-dibujar un polígono en torno a los componentes

La herramienta polígono será computada en auto para no conectarse a cualquier red excepto el que originalmente conectado con. Nota que el cobre es automáticamente actualizado cuando componentes en movimiento. Regiones donde el cobre no podría ser eléctricamente conectado no se llenará con cobre para evitar "cobre flotante" que puede conducir a la interferencia.
