Cómo obtener un sintetizador libre (8 / 9 paso)

Paso 8: Otro estilo y Ideas de Hacking

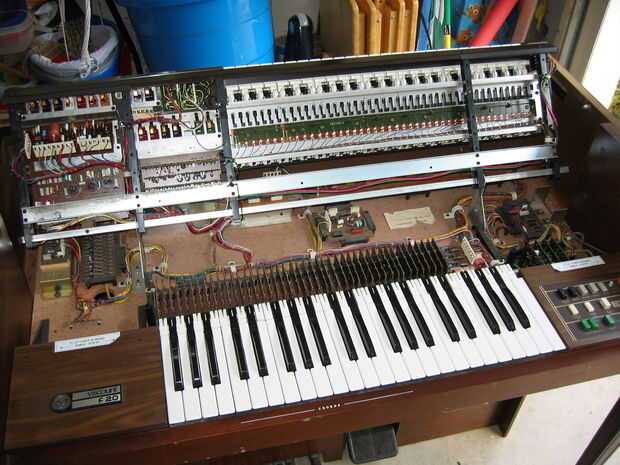

Aquí es el interior de la F20 de Vizconde. Aviso es interior mucho más ordenado y los tableros de enchufe en el mazo. Pero sigue siendo un órgano de transistor aburrido, buzzy. Voy a la parte de fuera. ¿Ver cómo el teclado está muy bien montado en un sistema de carril? Será fácil volver a utilizar en otro proyecto DIY sintetizador.

Así que ¿Qué obtienes piezas-sabia de estas cosas? Aquí está una lista corta:
-teclado fácil de usar, usualmente no matriciales y a menudo con múltiples contactos por clave
-varios tableros de circuito para la generación de sonido; un montón de chips de lógica pero generalmente la variedad de la TTL del poder
-máquina del tambor; fácil interfaz en otros proyectos musicales
-altavoces
-amplificador
-fuente de alimentación
-algunos órganos tenían gabinetes decente con verdaderas maderas duras; Este Vizconde aquí es aglomerado y basura de vinilo: las piernas son realmente moldeada caucho duro!

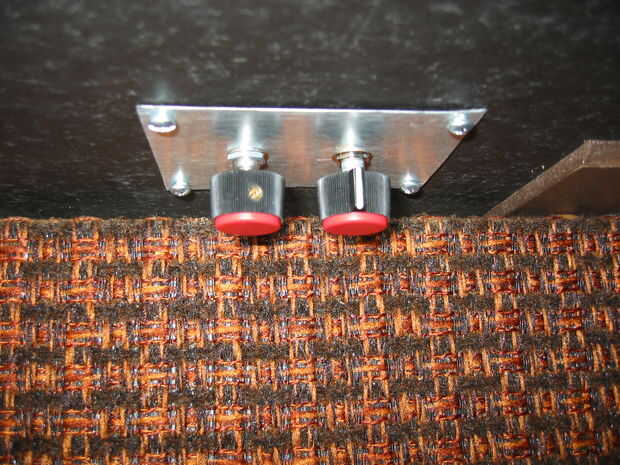

La otra foto es de Lowrey, que guardo para jugar por ahora si puedo conseguir el olor del humo del cigarrillo fuera de él. Esta es una instantánea de la parte inferior, donde puse un interruptor selector y pot para cambiar la frecuencia de resonancia y corte del circuito de "wah".

Consejo útil: antes de que fuera parte, encender (si es posible) y medir los voltajes en cada tablero. Suponiendo que la fuente de alimentación no es mala, usted sabrá lo que cada junta debe de poder. Escriba en el tablero antes de tirarla en una caja y olvidar. De esta manera, decir si desea utilizar la máquina de tambor, usted será capaz a sin muchos problemas. Si usted puede conseguir el manual de servicio gratis, saltatelo.
