Cómo obtener una función de micros() de Arduino con 0.5us precisión (2 / 4 paso)

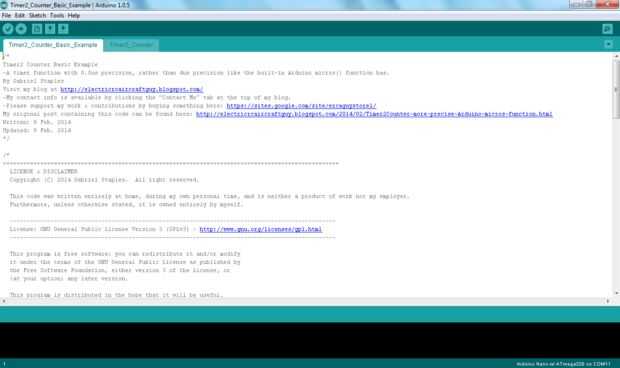

Paso 2: Abra el archivo de ejemplo en el IDE de Arduino

Clic en el archivo "Timer2_Counter_Basic_Example.ino" para abrirlo en el IDE de Arduino.  Cuando se abre el IDE, tenga en cuenta que abre automáticamente el archivo "Timer2_Counter.ino" , como una segunda ficha.  Haga clic en la ficha para ver sus contenidos, incluyendo descripciones detalladas de las funciones disponibles.

Para acceder a mi Timer2_Counter 0.5us-funciones de temporización precisión, primero debe llamar "setup_T2();" para configurar correctamente el Atmega Timer2 prescalers y tal.  En mi código de ejemplo, llama a esta función en la función setup() de Arduino.

Este temporizador es más precisa que lo que la función incorporada de Arduino micros() le da 8 x!

Usted puede llamar a "get_T2_micros();" para obtener el valor de microsegundo del temporizador hasta el valor de 0.5 microsegundos más cercano, o puede llamar a "get_T2_count();" para obtener el valor de cuenta en Timer2 del microcontrolador.  Desde la cuenta valor incrementos uno cuenta cada 0.5us, dividiendo este valor por 2 le da el valor de microsegundos en el temporizador.

Este Timer2_Counter código automáticamente se encarga del temporizador de 8 bits se desborda a través de una interrupción y por lo tanto devolverá valores de cuenta de 0 a 4,294,967,296, puesto que devuelve valores de cuenta como un tipo de datos largo sin signo.  Esto corresponde a valores de microsegundo de 0 a 2.147.483, 648us.  Esto significa que el temporizador puede funcionar hasta 35,79 minutos antes de desbordar a 0.  Si desea restablecer manualmente el nuevo temporizador a cero le puede llamar a la función "reset_T2();".

Otra vez, para una descripción completa del código, consulte mi artículo principal aquí, así como la documentación dentro de la pestaña de Timer2_Counter, que automáticamente abierto en el IDE de Arduino cuando abrió el archivo "Timer2_Counter_Basic_Example.ino" hace un minuto.
