Paso 6: Conversión de diseño de PCB usando EasyEDA:

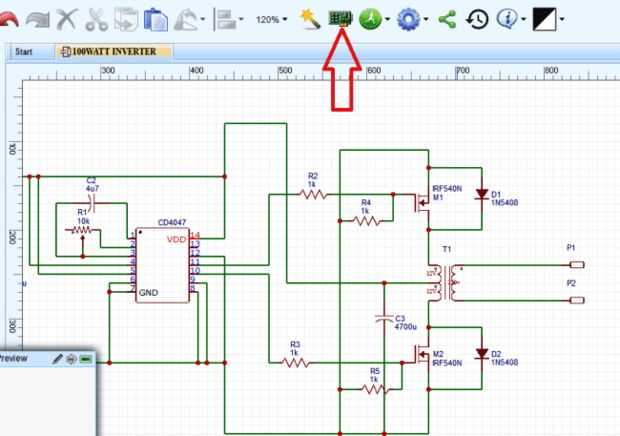

Después vamos al mismo tablero, haga clic en la opción de "Proyecto de PCB" como se muestra en la figura. Una vez usted haga clic en el se introduzca para tablero de diseño de PCB. En caso de que si hay cualquier componente en el esquema que no tiene rastros de PCB, se le pedirá para elegir el más apropiado uno para continuar. Elegir el apropiado basado en su opinión y enviarlo.

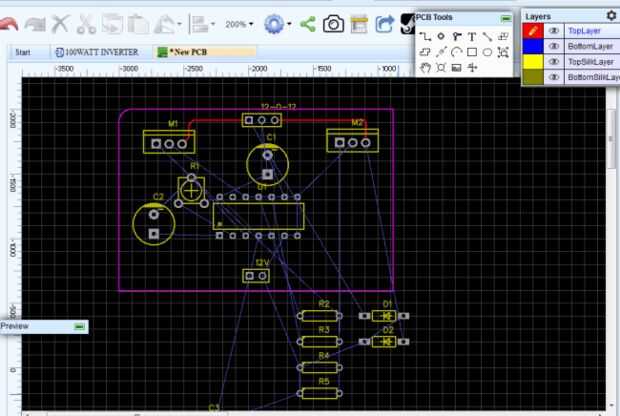

Después de entrar en el diseño de PCB, los componentes se distribuirán alrededor de la placa PCB de modelo como se muestra.
Organizar todos los componentes de la manera ordenada como organizamos los libros en un estante. Una vez que todo se arregla si tienes entrada en un extremo y salida por el otro.
Ahora trace las líneas de luz azul en el tablero sin interceptar a uno con el otro, usted puede hacer tantos bucles como quieras. Estas huellas no deben ser demasiado al uno con el otro.

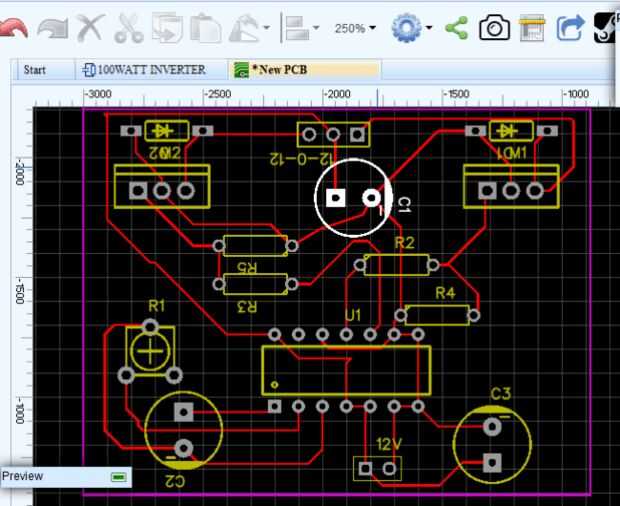

Una vez terminado el trazo tienes algo como se muestra en la figura.
