Paso 8: Transferir el patrón a los medios digitales

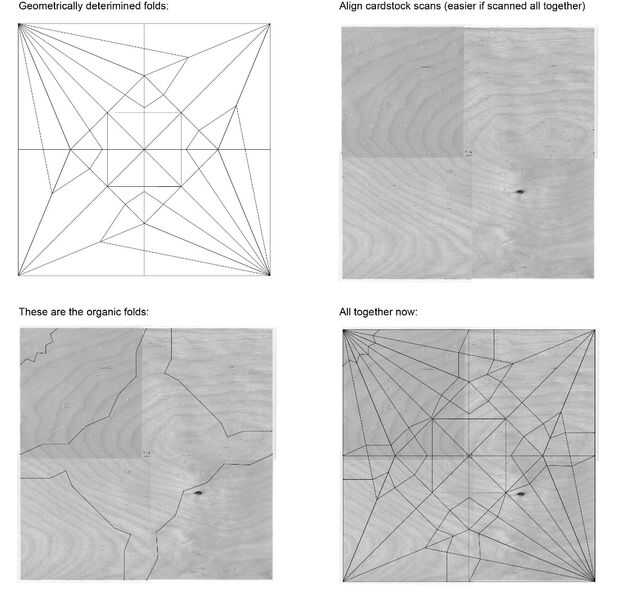

Así que ahora que eso se hace, es tiempo para transferir el patrón físico a del formato digital para que puede ser laser corte. La mayor parte de la grúa se puede hacer con perfección geométrica, por lo que he podido recapitular en Illustrator (Figura 1, arriba a la izquierda). Sin embargo, los ángulos de la cabeza, cuello y cola son orgánicos y fueron escogidos por mí y yo quería retenerlos. Así que tomé la segunda pieza de cartulina que había perforado los agujeros escaneados en un 8,5 "x 11" escáner y les alineado lo mejor que pude en Illustrator (Figura 1, arriba a la derecha). A partir de ahí agregué en las líneas adicionales que no son compatibles geométricamente (Figura 1, abajo a la izquierda) y combinado todos junta (Figura 1, abajo a la derecha).

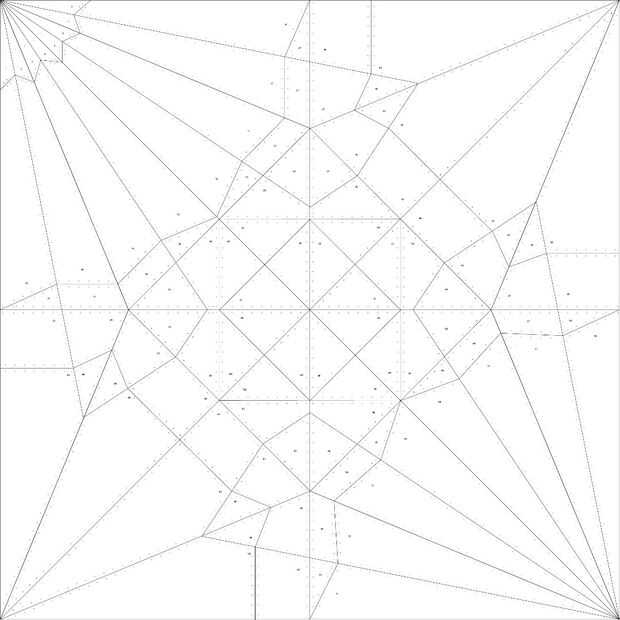

Finalmente, he añadido la Plaza Centro extra que permite desplegar la grúa, he añadido los agujeros. Los añadí paralelo (no escalonada) tan eso él puede ser atado para arriba como un zapato. Esto hará que las versiones más grandes más robusto y puesto que la colocación del agujero no es perfecta, contados cada panel que puede ser realineados después de corte por láser. paneles de 104, desconocemos cuántos agujeros. Montones y montones. Puede añadir como adorno. Este es el patrón que en el próximo par de semanas, a traer al espacio local de la máquina para cortar.
