Cómo probar el circuito en la pc (5 / 5 paso)

Paso 5: Ejecute el circuito

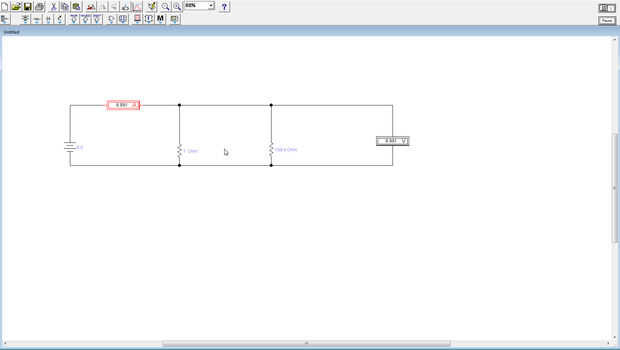

Ejecute el circuito haciendo clic en el botón en la esquina superior derecha. Ahora puede ver mesurments, hacer modificaciones, incluso utilizar oscilocope, pero es (para mí) difícil de configurar. No hay casi ninguna configuración de él por lo que es difícil de ver completa la onda de seno 50 / 60hz. Espero que les haya gustado este tut.Comment si tienes alguna sugerencias.
