Cómo programar attiny usando arduino uno (3 / 4 paso)

Paso 3: Paso 3:-conectar con attiny

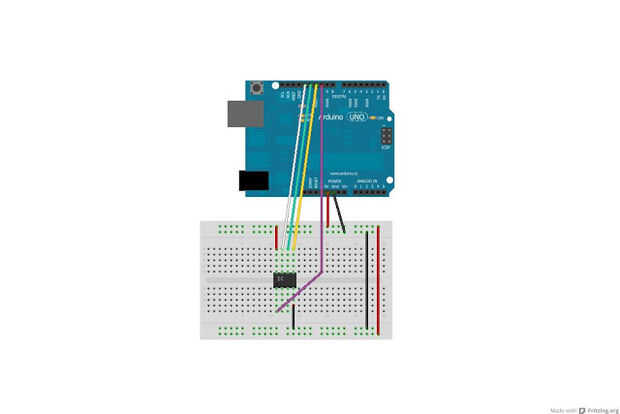

Desenchufe el uno de la computadora y conecte con attiny como se muestra en la imagen siguiente después de conectarlo luego conectar el condensador de 10uf el alambre al pin de reset y -cable con conector de tierra después de conectarlo Conecte con el usb

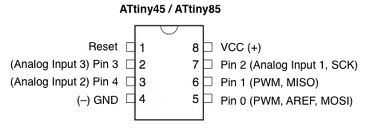

Aquí está el pinout
ATtiny patillas 1-arduino 10
5-arduino patillas de ATtiny 11
ATtiny arduino 6 patillas 12
7-arduino patillas de ATtiny 13
ATtiny pin 4-gnd
ATtiny pin 8-5v
TA ADA!!! ahora puede programar attiny

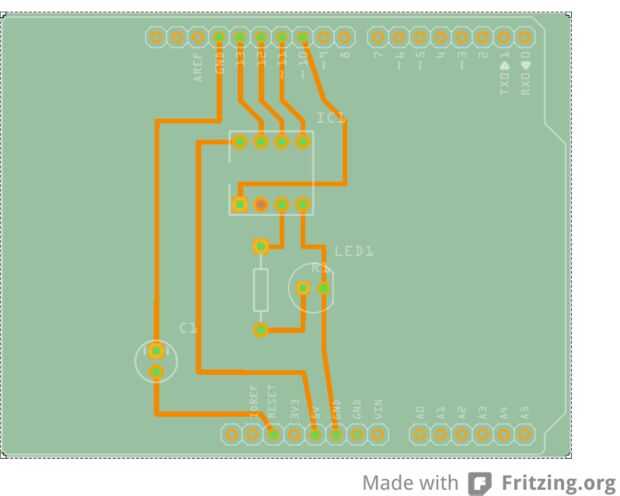

ACTUALIZACIÓN: aquí está el esquema del attiny programador con el led y el condensador, también existe la opinión de la pcb del escudo
