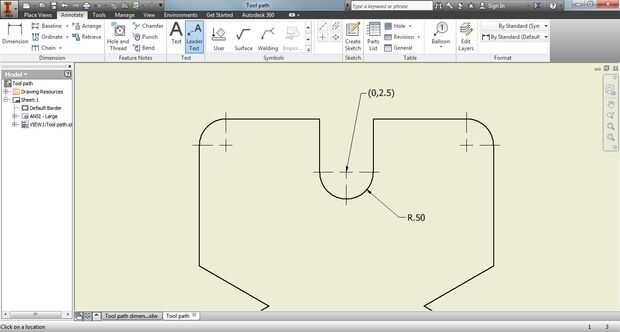

Paso 14: Cálculo de valores de arco 6
Definición de Variables
R = radio del arco =.5
Theta1 = ángulo de la posición del punto de inicio en relación con el eje X = 180
Theta2 = ángulo de la posición del punto final en relación con el eje X = 0
XC = X coordenadas de centro de arco = 0
YC = coordenada Y del centro de arco = 2. 5
Fórmulas
1) Xs=Xc+(R*cos(Theta1)) =-.5
2) Ys=Yc+(R*sin(Theta1)) = 2.5
3) Xe=Xc+(R*cos(Theta2)) =.5
4) Ye=Yc+(R*sin(Theta2)) = 2.5
I=(Xc-(R*cos(Theta1)) 5))-Xc =.5
J=(Yc-(R*sin(Theta1)) 6))-Yc = 0
