Cómo programar manualmente los arcos y movimiento lineal en G-Code (20 / 32 paso)

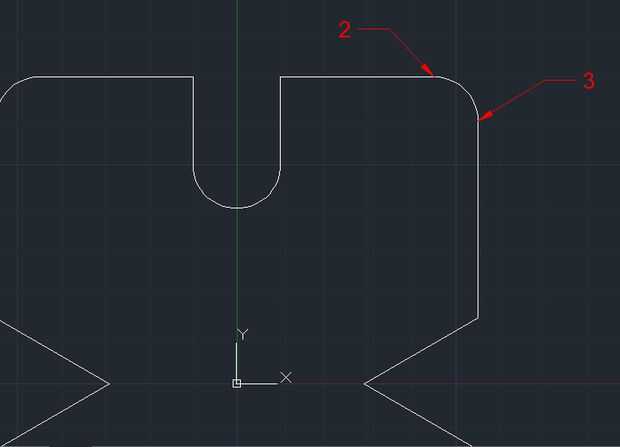

Paso 20: Hacia el punto 3 a lo largo de arco 1

Este es el primer arco. Puesto que la herramienta barrerá a lo largo del arco hacia la derecha, un G02 será necesario utilizar el comando. Este arco sólo tendrá una línea de código. Sólo tiene que enchufar en el número calculado para el arco uno.
(Recuerde que las coordenadas X e Y de un comando de arco es el punto final del arco. Conecte el calculado I y J valores de arco 1)

Ahora el código debería tener este aspecto

G00 X.5 Y3.5 Z.5
G01 F20 Z-.1250
X2.25
G02 X2.75 Y3 I0 J-.5
