Cómo programar manualmente los arcos y movimiento lineal en G-Code (25 / 32 paso)

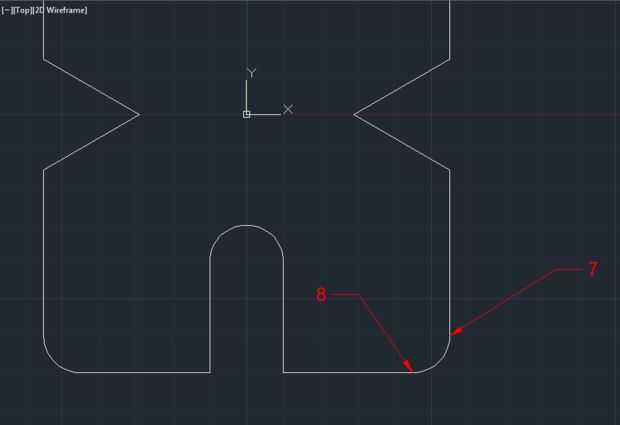

Paso 25: Pasar al punto 8 a lo largo de arco 2

Arc 2 es otro arco hacia la derecha un comando G02 va a necesitar ser utilizado. Este arco sólo tendrá una línea de código. Sólo tiene que enchufar en el número calculado para el arco 2.
(Recuerde que las coordenadas X e Y de un comando de arco es el punto final del arco. Conecte el calculado I y J valores de arco 2)

Ahora el código debería tener este aspecto

G00 X.5 Y3.5 Z.5
G01 F20 Z-.1250
X2.25
G02 X2.75 Y3 I0 J-.5
G01 Y.75
X1.451 Y 0
Y-.75 X2.75
Y-3
G02 X2.25 Y-3.5 I-.5 J0
