Cómo programar un PIC microcontrolador y leer un Encoder (1 / 7 paso)

Paso 1: materiales

Nota: materiales indicados con asterisco pueden ser sustituidos según lo que tenga disponible. Los componentes utilizados para este tutorial que caen en esa categoría aparecen en paréntesis. Tenga en cuenta que las sustituciones pueden dejar partes de esta guía irrelevante (es decir, una porción de código no funcionen si se utiliza un microcontrolador diferentes).

Software:

MPLAB X IDE (libre de: http://www.microchip.com/pagehandler/en-us/family...
MPLAB XC8 (libre de: http://www.microchip.com/pagehandler/en_us/devtoo...

Hardware:

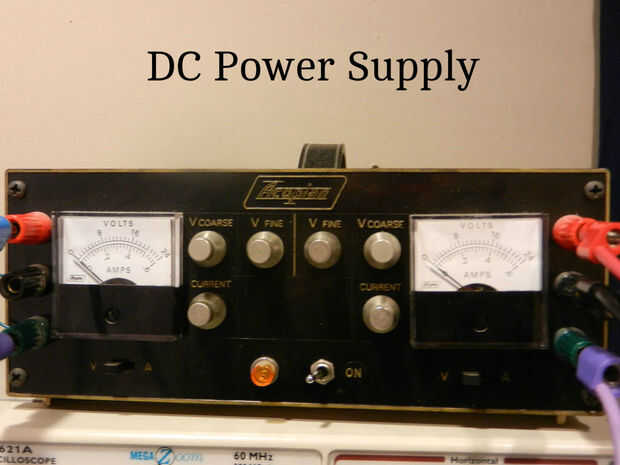

Fuente de alimentación

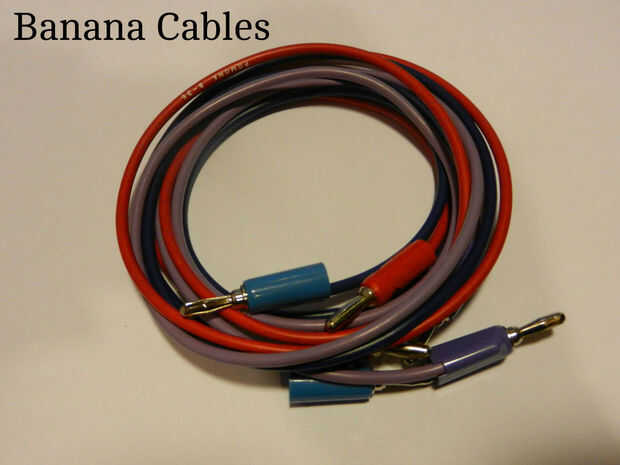

Cables de plátano
Protoboard

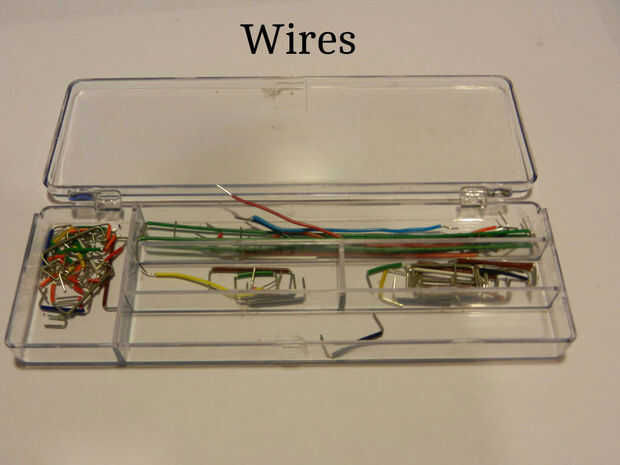

Cables de

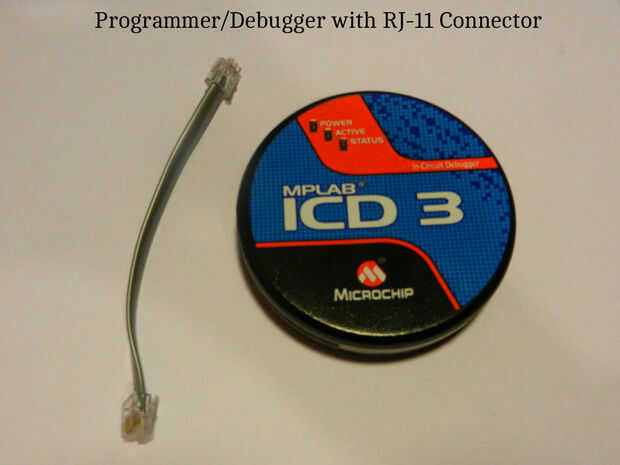

PIC programador / depurador * (MPLAB ICD 3)
RJ11 Conector [incluido con el MPLAB ICD 3]

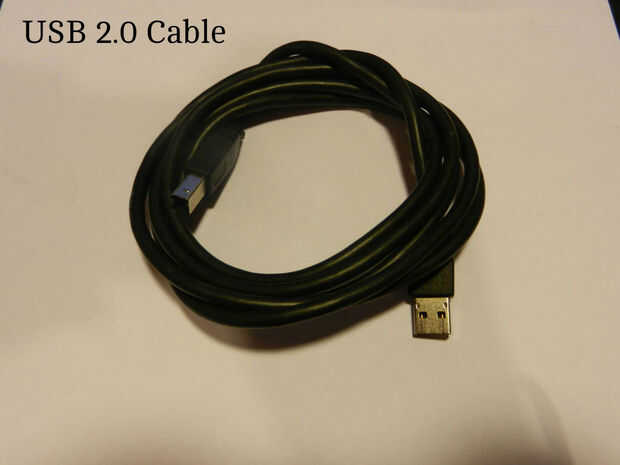

USB 2.0 Cable [incluido en el MPLAB ICD 3]
Microcontrolador PIC * (PIC18F4520) - Asegúrese de utilizar un microcontrolador DIP de modo que se puede poner en un protoboard.

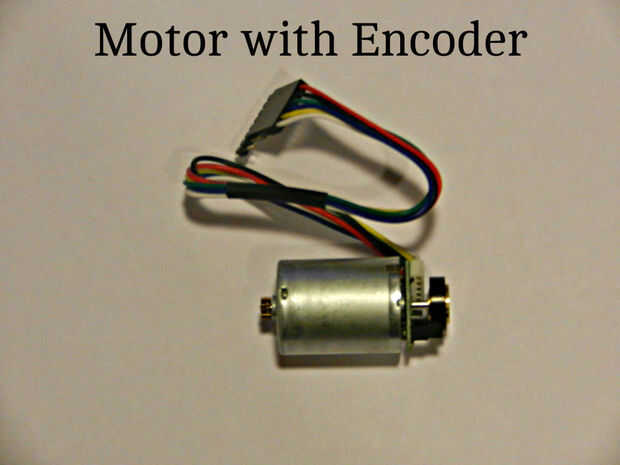

Dispositivo con un encoder rotativo * (chip artículo # 2269)

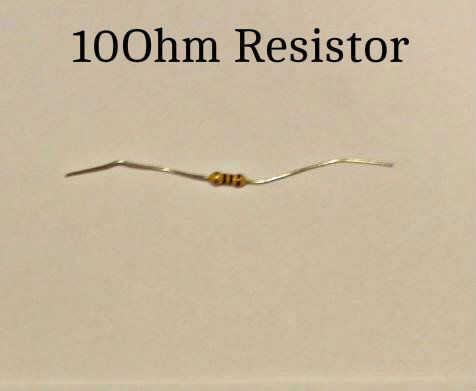

Resistencia de 10 Ohm

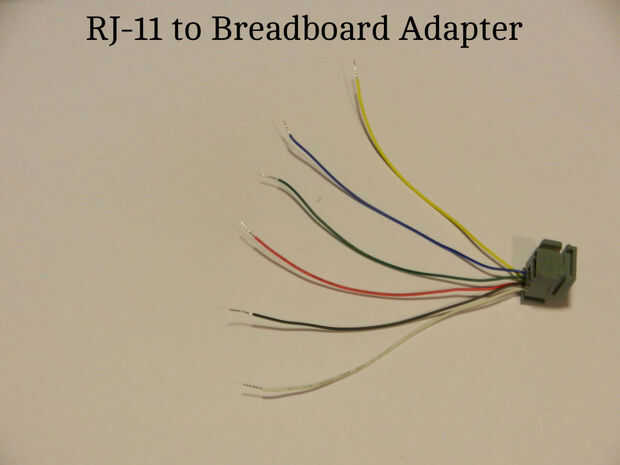

RJ-11 adaptador de protoboard (DigiKey # H11394-ND)

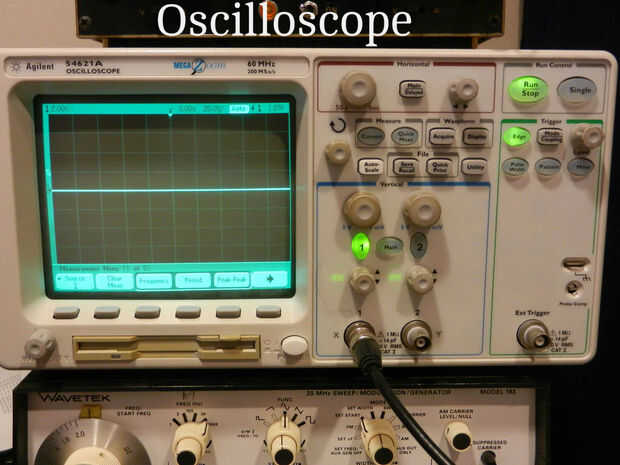

Osciloscopio (opcional) - le permite ver las señales de encoder
X 2 sondas de osciloscopio (opcional)

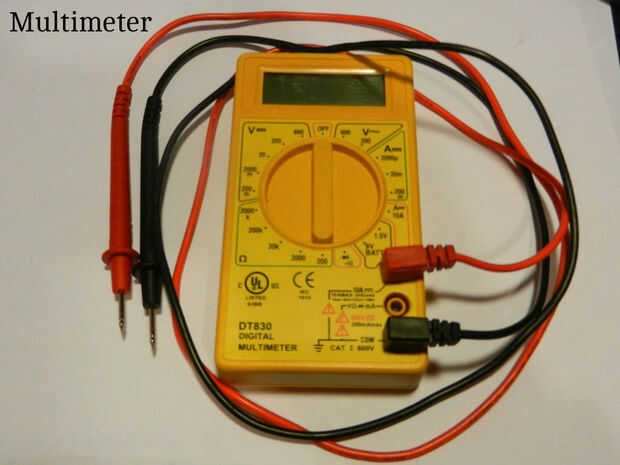

Multímetro (opcional) - útil para la depuración de problemas
