Paso 3: Configuración de protoboard

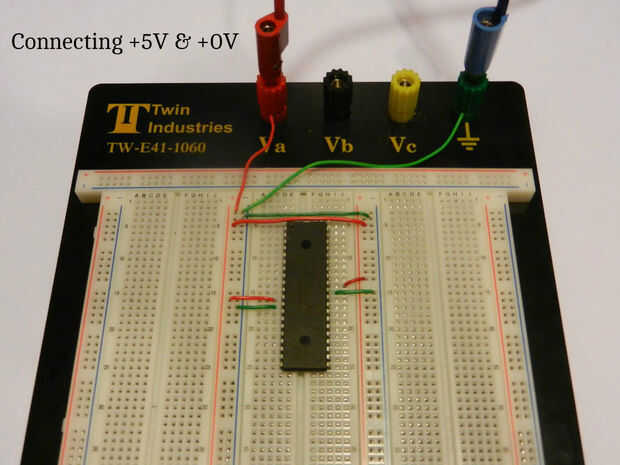

Números de pines: Averiguar dónde conectar + 5V y + 0V (masa) es tan fácil como abrir este enlace (que contiene la hoja de datos) y el desplazamiento hasta la cuarta página: http://microchip.com/downloads/en/DeviceDoc/39631E.... Allí encontrará usted que deben realizarse las siguientes conexiones:
PIN 11 a + 5V
Perno 12 + 0V
PIN 31 a + 0V
Pin 32 a + 5V
Pin 1 a un lado de la resistencia de 10 Ohm (no mencionado en la hoja de datos)

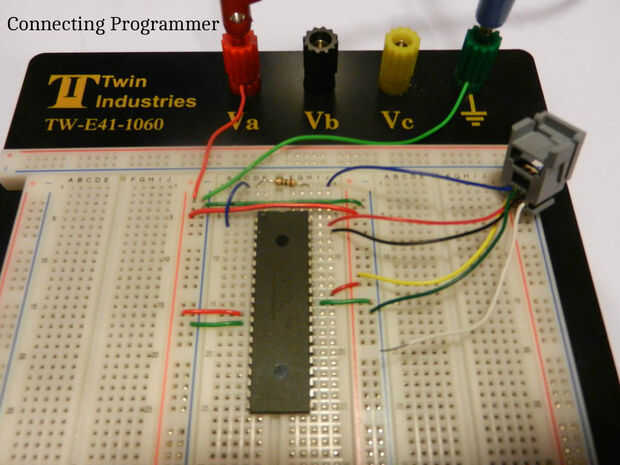

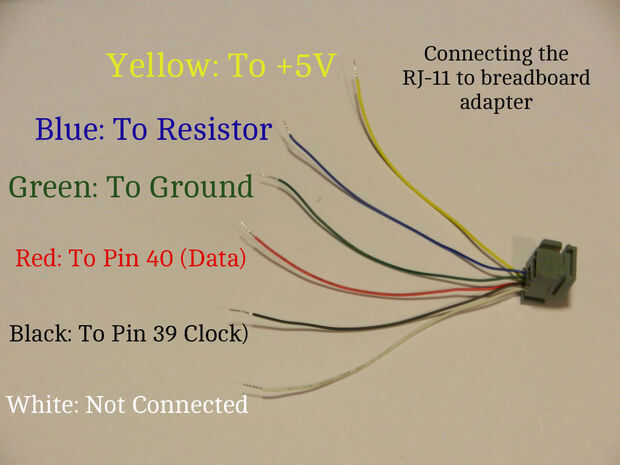

Además, las siguientes conexiones deben hacerse con el adaptador de placa RJ-11 (en lo sucesivo, adaptador RJ-11). La imagen del adaptador asociado con este paso también muestra lo que conectar.
Adaptador RJ-11 amarillo cable: A + 5V
Cable RJ-11 adaptador azul: A al otro lado de la resistencia de 10 Ohm
Adaptador RJ-11: Verde alambre: A + 0V
Cable de adaptador RJ-11 rojo: Con conector de 40
Adaptador RJ-11 cable negro: Al Pin 39
Cable de RJ-11 adaptador blanco es no conectado
Como regla general puede recordar que chips de circuito integrado empiezan con pin 1 en la esquina superior izquierda y terminar moviendo hacia abajo el lado izquierdo, luego copia de seguridad de la clavija numerada más alta (esquina superior derecha). A la parte superior de la parte inferior que generalmente es un guión o un punto en la parte superior del chip.
También tenga en cuenta que VDD = + 5V y VSS = + 0V (tierra)
