Cómo prototipo sin utilizar tableros del circuito impreso (8 / 8 paso)

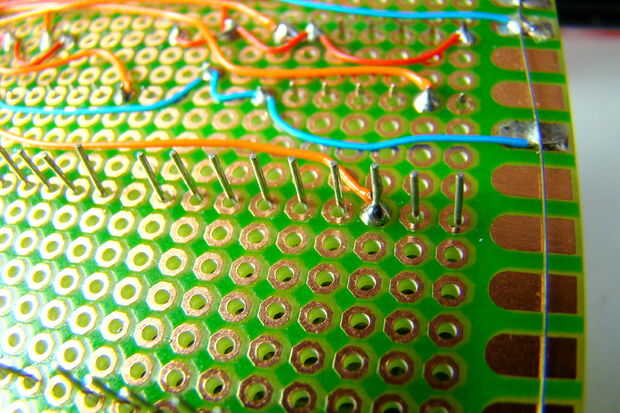

Paso 8: Prueba tu trabajo

Repita los pasos 5-7 hasta que todas las conexiones se realizan. Cuando proceda, puede encontrar útil para completar un componente (por ejemplo, un circuito integrado) y luego comenzar el otro. Esto le permite probar cada componente como se construir.

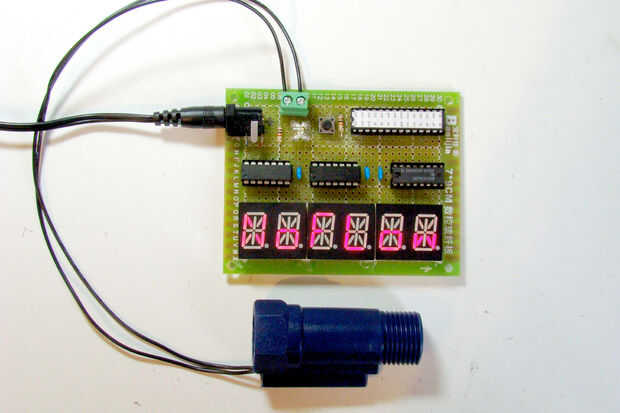

Mi blog tiene ejemplos de otros proyectos que utilizan esta técnica.
