La falla de la pantalla LCD era que sólo aparecen dos líneas de salida en la pantalla LCD. Los síntomas son causados por mala ubicación de la cinta del LCD en la fabricación y también la mala posición de todo el módulo en el vehículo donde se expone al calor y es afectado por vibraciones en el vehículo. Esto causa la cinta no finalmente y es un fallo común conocido.
La cinta de opciones en esta pantalla realmente controla las filas de la matriz del LCD y las columnas fueron manejadas por una conexión de separadores de goma en el lado más largo de la pantalla LCD. No hubo ningún problema con la conexión de goma.
Algunos vuelven a trabajar en la cinta del LCD ya había sido juzgado con una pequeña mejora pero el pobre registro de la cinta me empujó a probar un nuevo accesorio.

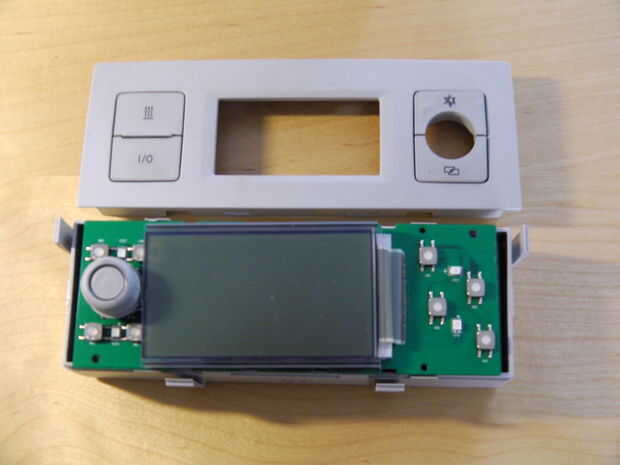

De las fotos de abajo puedes ver la unidad de control LCD y el estado de la cinta del LCD antes de la reparación. Usted puede hacer hacia fuera la posición de desvío y el pobre registro de la cinta antes de la reparación.
Las marcas en la cinta son mi error de aplicar demasiado calor durante el intento de volver a trabajar (ver mis consejos para la aplicación de calor y las lecciones aprendidas más adelante).
No no bajo estimación la paciencia necesaria para esta reparación se requiere un trabajo ágil y delicado y no puedo subrayar lo importante que es tomar su tiempo y no apresurarse. Sólo se puede obtener una oportunidad con este tipo de reparación.
Los registros de la cinta del LCD en esta reparación era difícil. Tomó mi amigo yo y 20 minutos sólo para alinear la cinta para volver a fijar. La cinta en este caso es el sub tono de 1mm o menos de 25,4 miles de pulgada. Usted puede intentar una reparación más simple de cinta en un viejo reloj LCD por ejemplo antes de saltar en la cabeza primero con paso fino.
También el retiro de la cinta del LCD es un proceso delicado que no quieras para lo que es una buena cinta o daño el carbón impresas líneas. También la PCB debe ser respetado para evitar la introducción de otros fallos y volver a fijar puede necesitar un par de manos extra.
También puede revisar el último paso para resultados y lecciones aprendidas de este instructable antes de saltar de cabeza primero, pero creo que esto le dará una buena percepción a algunos factores importantes de LCD cintas y posible éxito.
Herramientas esenciales:
1. ocular - X10 mínimo, X20 preferido - registro de cinta y almohadillas para visualización y limpieza PCB
2. bisturí con hojas redondeadas - para el retiro de la cinta y ajuste.
3. pequeña regla - plástico o metal - para el ajuste y sujeción de cinta del LCD
4. la soldadura de hierro o caliente pistola de pegamento - para la aplicación de calor, hierro de soldadura ajustable de la temperatura sería preferido.
5. pequeña cantidad de estaño - para el embalaje de la soldadura de hierro o boquilla de la pistola de pegamento
6. algodón audífonos - para la limpieza de las almohadillas de PCB
7. Isopropanol o alcohol de quemar - para la limpieza de las almohadillas de PCB
8. otro par de manos constantes - para la sujeción de la cinta del LCD en lugar
9. pinzas - para quitar el sobrante de la cinta.
Si no tienes X10 ocular a mano pero hay un viejo escáner de chatarra puede pellizcar la lente fuera de él. El objetivo está cerca de X10 conversión.
