Cómo quitar y volver a adjuntar cinta del LCD de un PCB con un paso fino (9 / 9 paso)

Paso 9: Resultados y lecciones aprendidas

El resultado fue un éxito parcial y no 100%, más alta de los años 90%.

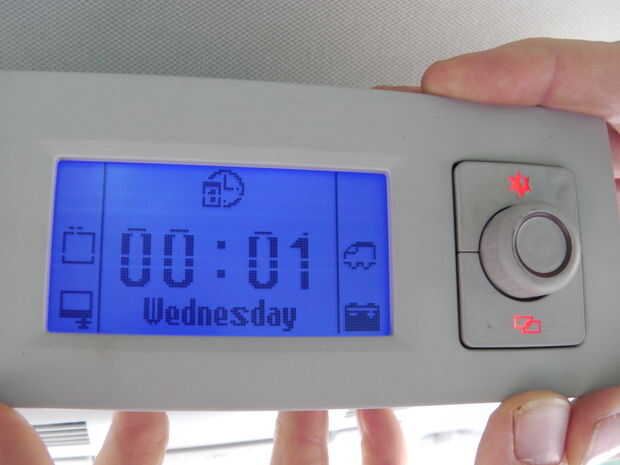

En la foto algunas líneas aún no funcional pero considerado contra las dos líneas que hemos tenido fue un muy buen resultado.

No voy más con volver a trabajar más como el módulo del LCD de VW era considerado un resultado suficientemente bueno y algunas otras presiones de tiempo intervinieron. Se concluyó que podríamos leer la pantalla bien y operar elementos del controlador. También era considerado como una de las personas dejar de fumar mientras tus cosas por delante!

Para algunas personas esto puede no ser lo suficientemente bueno pero espero que algunas de las medidas que he enumerado tendrá la gente que va en la dirección correcta al considerar esto. Creo que con un poco más de tiempo que un 100% es factible. Tomó dos horas para desmontar y quitar que la cinta, la mayoría de esto fue pensar cosas a través de... y otras dos horas para volver a registrar y vuelva a colocar la cinta.

En las lecciones de esto hay muchos:

1. más importante fue que sólo se puede obtener una sola vez.
2. la cinta y la PCB es necesario el máximo respeto a no introducir otros problemas.
3. el registro de la cinta es difícil con paso fino pero no imposible.
4. usted necesita un buen conjunto de ojos, un ocular, manos constantes y paciencia.
5. idealmente desea que una aplicación de calor de temperatura controlada. (Un pacto climatizada rodillos metálicos para aplicar calor a la cinta)

La técnica para el retiro de la cinta de LCD y reconexión son alcanzables sin duda en más simples cintas y cintas de paso fino con una cuidadosa preparación y el pensamiento. Me esperanza este instructable es lo suficientemente completa para las personas conseguir unos buenos resultados.

Gracias por seguirnos.

ACTUALIZACIÓN 10/12/2012 - antecedentes y Material de referencia

La cinta se conoce como una "Conexión de sello de calor" o "HSC". En la industria del calor y la presión se utilizan para hacer este tipo de conexión. El material proviene de una familia de "Películas conductora Anisotropic" o "ACF".
El material se adhiere al DegreeC 180. Directa conexión de cinta se utiliza para la economía (es decir, sin conectores de lujo) y el número de conexiones de sus ofertas en un espacio reducido que no sería posible a través de las tradicionales.
El otro extremo de la cinta que une a la pantalla LCD se termina en el cristal de óxido de indio estaño (ITO) que es uno de los óxidos conductores transparentes más ampliamente utilizados.
Si quieres más información hay diferentes tipos de montaje de LCM (pantalla más que chips de conducción) a mirar pero estas son las principales (aumento en la densidad):

1. elastómero conexión
2. calor sello conexión - lo que se fijó en el instructable!
3. FPC - flexibles del circuito impreso utilizado en los teléfonos. Pueden ser muchas capas y caras.
3. pestaña conexión
4. chip en el vidrio
5. chip en películas

En la fabricación de estos módulos que se utiliza una máquina para la Asamblea que sería comprimir HSC al LCD o al PCB y luego aplicar la cantidad correcta de calor.
