Paso 6: Aplicar el calor para volver a colocar la cinta
Algunos consejos para la aplicación de calor:
1. no aplicar mucho calor que destruye la cinta. Sí lo estúpido de sonidos pero me sobre cocinado un lado de mi cinta y consiguió lejos con él. Puede que desee probar la broca que es cortado para obtener la cantidad correcta de calor.
2. solo virar la cinta mi presionando verticalmente la punta caliente y acariciando desde el talón a la puntera. Es decir en la misma línea que el carbono líneas de flujos.
3. no tener la tentación de aplicar calor con una amplia acción swiping! -La cinta del LCD con el calor se arrastre o romper especialmente en cintas de paso fino.
4. evitar la aplicación de calor a otros componentes que no desea! Si el espacio de trabajo está firmemente proteger otros componentes.
Herramientas para aplicarán calefacción son depende de usted pero he utilizado un soldador de 25W con punta plana ancha cubierta en papel de aluminio. ADVERTENCIA, el hierro de la soldadura es demasiado caliente con papel aluminio para enfríe un poco sumergiéndola en una esponja mojada antes de aplicar el calor. Usé el método de punta de hierro de soldadura porque tengo más control fino pero no tiene un calor regulado. Si tienes un buen soldador con control de temperatura empezar bajo y trabajo hasta para obtener el calor adecuado.
También puede utilizar una punta de la pistola de pegamento caliente cubierta de papel de aluminio que tiene un calor más suave pero la punta de la pistola de pegamento puede ser demasiado grande en espacios reducidos.
Aplicando el calor
Los pasos para aplicar el calor son como sigue:
1. hacer una comprobación final del registro antes de calentar
2. virar abajo de uno de los extremos de la cinta y vuelva a verificar el registro.
3. Si todo bien entonces vira otro extremo y Compruebe nuevamente el registro.
4. con la pantalla LCD la cinta ahora viró y registro se mantiene que se puede aplicar el calor a la cinta restante.
Otra vez no aplique calor a la cinta en un movimiento amplio. Trabajar desde el talón de la cinta en el dedo del pie o trabajo taponando. Taponando quiero decir golpear un punto de la cinta con la punta caliente y luego levantado verticalmente otra vez refresca la punta con la esponja húmeda antes de cada lenguado.
Sabe usted que la cinta se une como el pegamento de la cinta cambia su aspecto en el PCB.

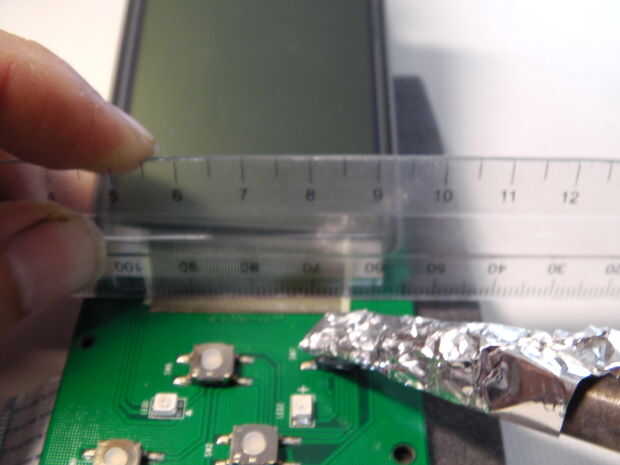

La primera foto en este paso es para que propósitos de demostración mostrar un hierro de soldadura con estaño atado.

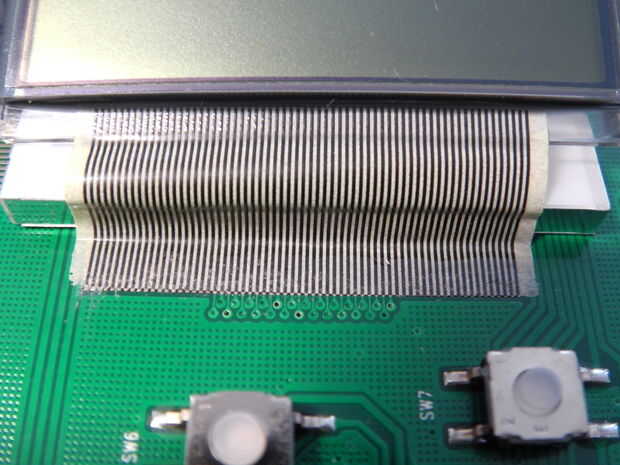

La segunda foto de este paso es la cinta real vuelva a conectar. Se puede ver que el lado izquierdo de la cinta no ha funcionado así como el derecho. Tenía demasiado calor en la soldadura de hierro. Se trata de cómo terminé enfriamiento el soldadura de hierro con la esponja mojada antes de aplicar calor.
Idealmente me gustaría la cinta entera se parecen más a la derecha de la foto.
También se puede ver cómo el dedo de oro de la almohadilla de PCB es apenas visible. Esto es cómo se logra el registro bueno.
