Paso 12: Máquina de cortar problemas! Por qué no impresión algunas partes del modelo.
Así que, ¿por qué abrir el modelo de MeshLab? Las razones son muy simples:
- En primer lugar, vamos a llegar a conocer y posiblemente una nueva herramienta que no sea de SketchUp
- En segundo lugar, MeshLab viene con un amplio conjunto de capacidades para editar, limpieza un improvisar en un modelo 3D
- Finalmente, abriendo en mis modelos en MeshLab me hizo tropezar con una solución a un problema que estaba tratando de conseguir mi cabeza de al menos un par de días!
ÁREA PROBLEMA
Unos pasos hacia atrás, había insistí sobre por qué era necesario seleccionar correctamente los puntos extremos al dibujo de un arco. Bueno, eso es debido a esto aprendí la manera muy dura, después de pasar horas en un modelo que imprimiría, pero terminó recibiendo impresas con una parte de ella faltando totalmente!
- Si los bordes de un modelo no se combinan con los bordes adyacentes correctamente, podría terminar para arriba como un modelo 3D que se representa incorrectamente
- Para el ojo humano intuitivo, el modelo puede parecer impecable, pero dejará preguntándose por qué no impresión algunas partes del modelo a

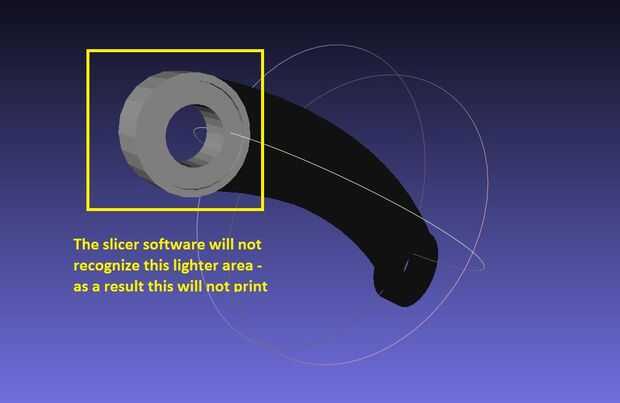

- Primero caí en esto al abrir una de las modelos en MeshLab como se muestra en la primera visual
- MeshLab indica claramente el área del modelo que ha reconocido como completa en color negro sólido
- Sin embargo, una porción del modelo que no ha mezclado con el resto de la pieza demostró para arriba en color más claro

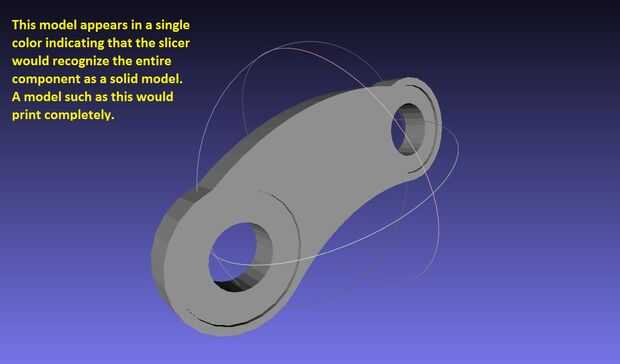

- En contraste, el visual siguiente muestra un modelo correctamente procesado creamos en este IBLE - toda la parte aparece una sombra gris
- Dar un paso atrás y abriendo el boceto original del modelo defectuoso ahora hizo obvio lo que echaba de menos para notar - SketchUp también indica la falla!
LECCIÓN APRENDIDA
Como se menciona en los pasos anteriores, tomar el tiempo para construir correctamente el boceto 2D puede ayudar a evitar tales dificultades en el proyecto.
NOTA
- Utilizando MeshLab, un modelo 3D puede ser limpiado, y se pueden eliminar defectos de diseño
- Una demostración rápida de cómo se puede utilizar MeshLab puede encontrarse en esta página en sourceforge
