Cómo rápidamente diseño 3D modelo utilizando formas básicas (4 / 13 paso)

Paso 4: Inicio el diseño con formas simples

El modelo que queremos para el diseño se compone de unos círculos y un par de arcos.

Tenga en cuenta que las dimensiones de la pieza no son importantes y como se mencionó antes, se concentrarán en el enfoque y precisión no dimensional. Y con suficiente práctica, usted puede ir sobre el diseño de una pieza con dimensiones apropiadas aplicables a su diseño.

1. El primer círculo de dibujo es tan fácil como seleccionar la herramienta de círculo de la barra de menús, haciendo clic en el punto de origen y arrastrando el puntero del ratón hasta el diámetro requerido y soltar el puntero del ratón
2. Un enfoque alternativo sería simplemente comience a escribir el radio del círculo mientras arrastra el puntero del mouse antes de soltarlo
3. Los números que escriba automáticamente aparecerán en el cuadro de "dimensiones" situado en la esquina inferior derecha de la pantalla
4. Utilizando la misma técnica, dibujar el segundo círculo dentro de la primera
5. A continuación, tenemos que sacar otro par de círculos concéntricos que el otro extremo de la parte que estamos diseñando

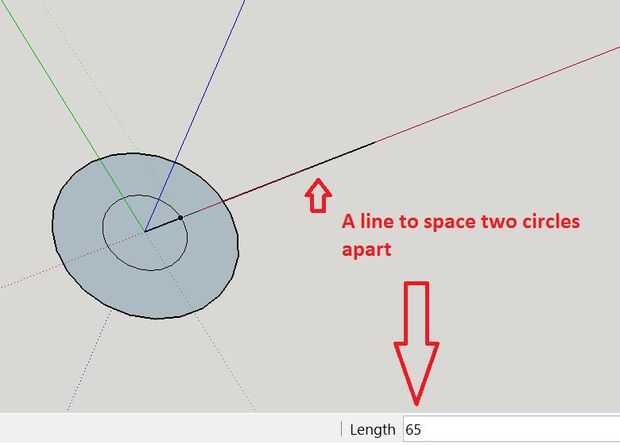

6. Para ello, utilice la herramienta línea para dibujar una línea desde el centro del primer par de círculos - arrastrar la línea a lo largo del eje rojo hasta que estés satisfecho con la longitud de la parte
7. El final de la línea será el centro del segundo par de concéntrico

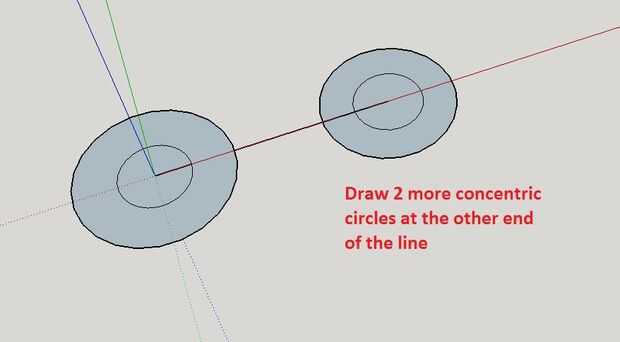

8. Con el fin de la línea como el centro, dibujar unos círculos concéntricos más - los diámetros de este par de círculos no tiene que ser idéntico con el primer par

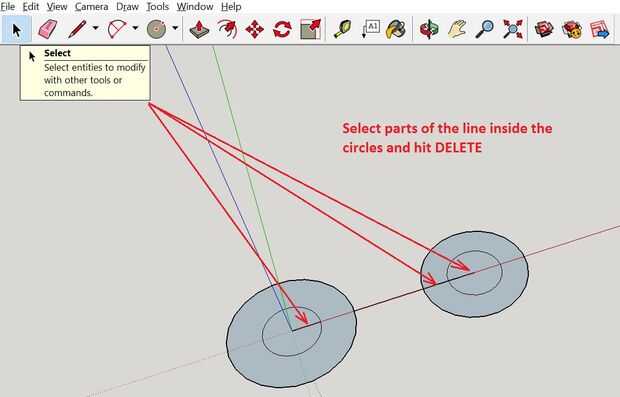

9. Por último, limpiar las piezas de la línea encuentran en el interior de los círculos de ambos
10. Use la herramienta seleccionar , haga clic en cada segmento de línea y pulse la tecla Borrar para borrar todos los segmentos de la línea

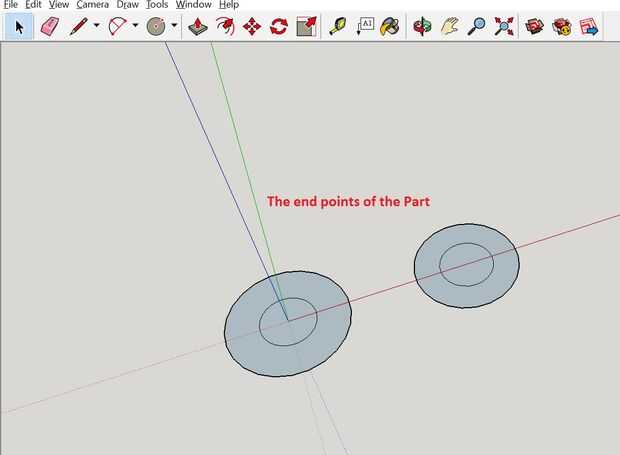

Lo que tienes ahora son un par de círculos separados por una distancia.

NOTA

• No es necesario hacer clic en el cuadro de "dimensiones" antes o después de comenzar a dibujar
• El cuadro de "dimensions" es contextual en la naturaleza - espera un radio cuando dibujo un círculo y una longitud al dibujar una línea recta
