Paso 10: Diseñar una CW

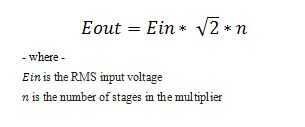

No hay nada complejo abiertamente sobre este matemáticas; es simplemente el pico DC entrado valor multiplicado por el número de etapas en la pila de multiplicador. Por supuesto, esto es sólo el voltaje de salida teórica. Condensadores de alto voltaje grande son caros y voluminosos, por lo que en la mayoría de los casos estamos atascados con condensadores pequeños – y su alta XC.

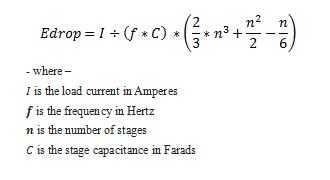

Ahora Echad un vistazo a la ecuación #2.
El gran impacto de n en la segunda mitad de la ecuación dice que utilizando etapas como pocos como sea posible en un multiplicador ayudará a minimizar la caída de tensión. Menos etapas significaría menos condensadores encordada de serie y, por tanto, un menor XC. Además, me ÷ ( f * C) nos dice que las frecuencias más altas y más grandes capacitancias reducirá la caída de tensión bajo carga. En ambos escenarios se reducirían XC. Un multiplicador de práctico así tendría no más de 5 etapas, operan a una frecuencia muy alta y tienen condensadores cuyos valores no son menos de 500pF.
Este problema se agrava por el hecho de que muchos condensadores están colocados en serie en un multiplicador. La naturaleza de alta impedancia de este circuito permite a cualquier tipo de carga para bajar la tensión substancialmente. Este desplegable puede ser tan profunda que tiempo desarrollar una fórmula para calcular la caída de tensión en diferentes condiciones.
