¿Cómo rayos x (11 / 27 paso)

Paso 11: Diseñar * el * CW

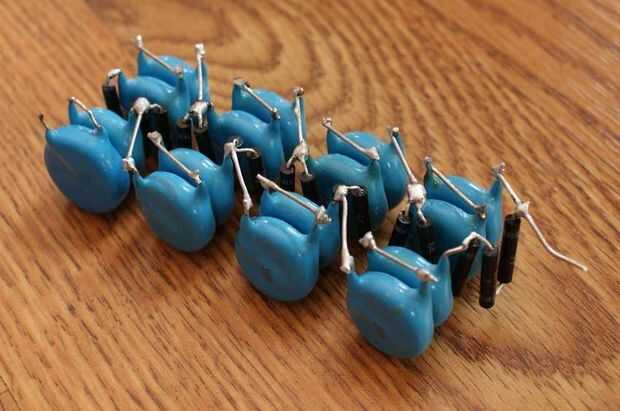

Un multiplicador típico para una máquina de rayos x constará de 4 etapas, mismos que consiste en un par de series-connected 1.5nF, condensadores de 15kV y otro par de 2 diodos ultra rápido de 15kV encordada de serie. Esto da el equivalente de 30kV 750pf condensadores y diodos de 30kV, respectivamente.

La frecuencia de funcionamiento debe establecerse en 70 kilociclos para mantener capacitivas pérdidas en los devanados del transformador a un mínimo, pero que todavía debe ser lo suficientemente alta para empujar 3mA a través sin demasiada tensión.

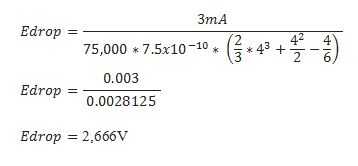

Ver imagen #2.

Este 2.6kV es ciertamente razonable y puede compensarse mediante el aumento de la tensión de entrada por un adicional 650 voltios.
Sin embargo hay un problema menor; Esta fórmula es en su mayor parte, inútil. Mientras que la caída de tensión teórica debe ser 2.6kV, lo más probable es que sea del orden de 6 a 12kV.  Aunque esta es significativamente mayor de lo previsto no es imposible compensar subiendo la frecuencia y voltaje de entrada un poco.
