¿Cómo rayos x (12 / 27 paso)

Paso 12: osciladores!

Multiplicador A CW todavía requiere un moderado alto voltaje, alta frecuencia de entrada. Obviamente esto no puede obtenerse de una pila de 5.000 células del AA, por lo que debe generarse mediante alguna brujería oscilatoria. El hechizo más lógico por supuesto sería un convertidor flyback de modo de avance, preferentemente uno que se enciende el voltaje cero o punto de intersección cero actual a minimizar las pérdidas.

Con el fin de obtener 225W en 12kV necesitamos 54mA, y suponiendo una eficiencia del 100% además tendríamos que sacar 6.25A de una fuente de 36V. Por supuesto el 100% de eficiencia es inalcanzable, pero 10A a 36V todavía no es irrazonable para un aficionado a la fuente.

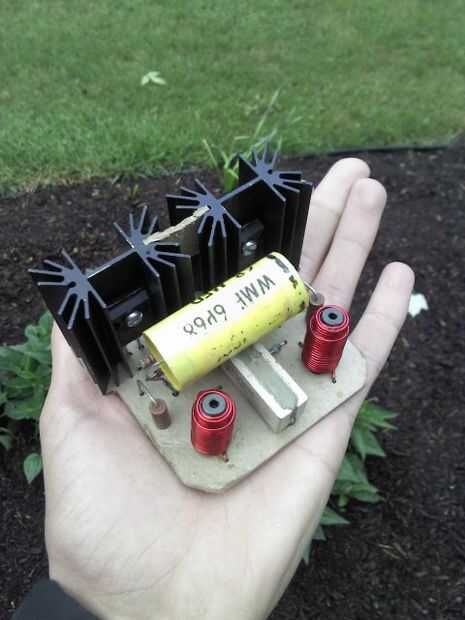

Un oscilador de elección para esta tarea es el oscilador de ZVS corriente alimentado; un LC resonante cero voltaje circuito de conmutación. Aunque podría utilizarse un Hartley o un oscilador de Colpitts, ambos no son cambiar bajo condiciones sin carga y así quemar gran cantidad de energía cuando el MOSFET viaja a través de su región lineal.
