¿Cómo rayos x (17 / 27 paso)

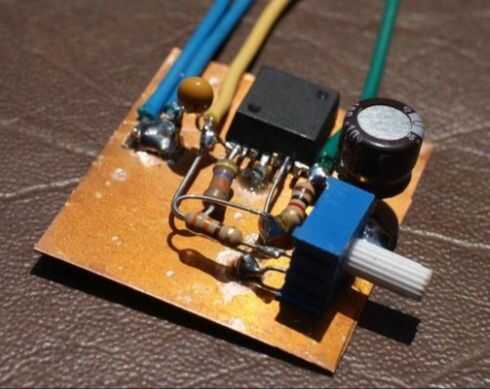

Paso 17: Hacer un SMPS

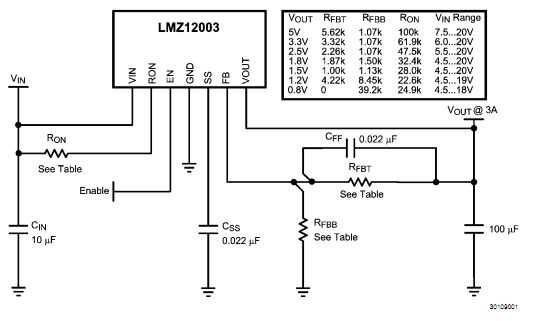

Aunque sea un poco más barato que construir un convertidor buck de discretos componentes, utilizando un mezclador"Simple" de National Semiconductor (bien, TI ahora) sería la opción más sabia, más confiable. Perfecto para el trabajo es el convertidor del buck de LMZ12003 IC que tiene un inductor incorporado. Con un promedio de 94% de eficiencia en un paquete de montaje en superficie, este IC en mi opinión es una hazaña de la ingeniería del semiconductor como ningún otro!

Afortunadamente no hay mucho pelo tirando para hacerse con este IC, además de establecer la referencia de retroalimentación a través de un divisor de tensión conectado a la salida. Este pin comentarios alimenta un comparador incorporado que el oscilador a bordo se utiliza para establecer el ciclo de trabajo de los MOSFET.

Asegúrese de poner un diodo TVS grandes a través de la salida del IC. Si este dispositivo falla en corto y no hay nada para la tensión, te queme el cátodo en el tubo de coolidge.
