Paso 21: medición

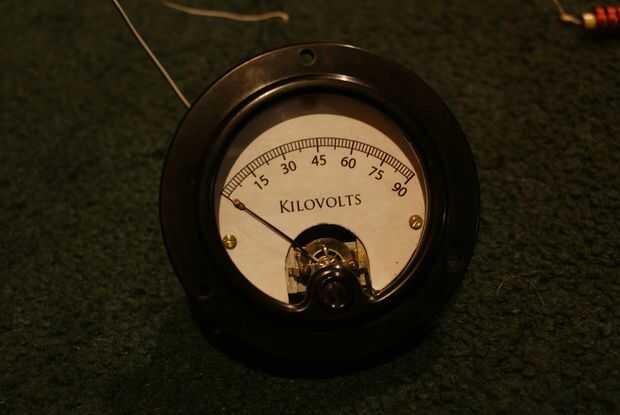

Podría recordar la resistencia de ohm 1,8 billones que coloqué dentro el aceite llena caja. Esa resistencia permitirá 50uA por cuando 90kV es colocado a través de él, así que colocando un medidor FSD 50uA en serie con ella creamos un 90, 000V metros. Todo lo que queda por hacer es hacer una escala!
Medición de la corriente del ánodo tiene un poco más de matemáticas. Ningún cálculo, simplemente ley de ohm. Antes que nada calcular aunque, vamos a establecer algunas variables. El medidor es 100uA deflexión de escala completa, y nos gustaría hacerlo 3mA. Parece que necesitaremos una resistencia!

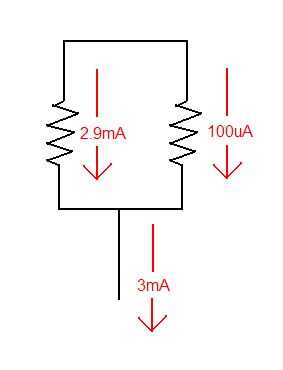

Echa un vistazo a [imagen 2].
Este es el escenario que debemos crear. Para ello sin embargo, vamos a tener que medir la impedancia del galvanómetro. Un ohmímetro hace un buen trabajo de eso, y en este caso la impedancia de la bobina fue 5 kiliohms.

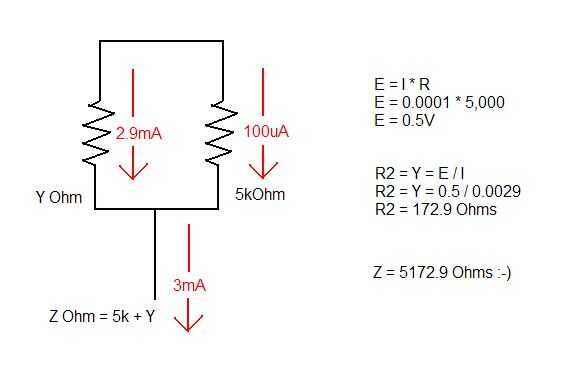

Véase [imagen 3] para las matemáticas!
