¿Cómo rayos x (8 / 27 paso)

Paso 8: Limitaciones térmicas

Un valor crítico que debe conocerse es la capacidad de almacenamiento de calor del ánodo. El ánodo de tungsteno y cobre tiene una conductancia térmica limitada, limitando así su capacidad de disipar el gran calor generado por el haz de electrones enfocado. Para hacer frente a este Coolidge tubos a menudo se ejecutan en un ciclo de trabajo, limitado por la potencia de funcionamiento y capacidad de almacenamiento de calor del ánodo. En un tubo de Coolidge típico esta capacidad de calor es generalmente 7kJ.

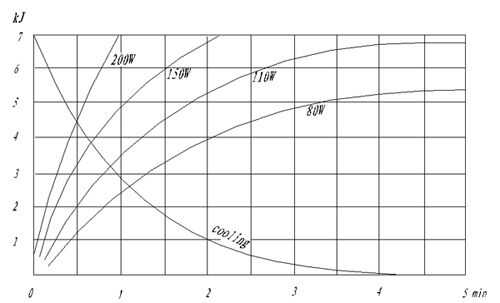

Afortunadamente, los fabricantes de equipos de rayos x y tubos de rayos x deben por ley federal [CFR título 21] proporcionar ánodo de calefacción y refrigeración curvas para sus equipos [imagen 1]. Es evidente que el funcionamiento de este tubo en una potencia de 225W limitaría el tiempo de exposición máxima a un poco menos de 1 minuto, con un período de enfriamiento de 5 minutos. Por supuesto exposiciones de rayos x nunca son realmente un minuto de longitud; generalmente son sólo unos pocos segundos a lo más.

Siempre y cuando no se abuse del tubo, 225W no sería una potencia razonable para operar en.
