Paso 4: Desplazamiento en el nuevo

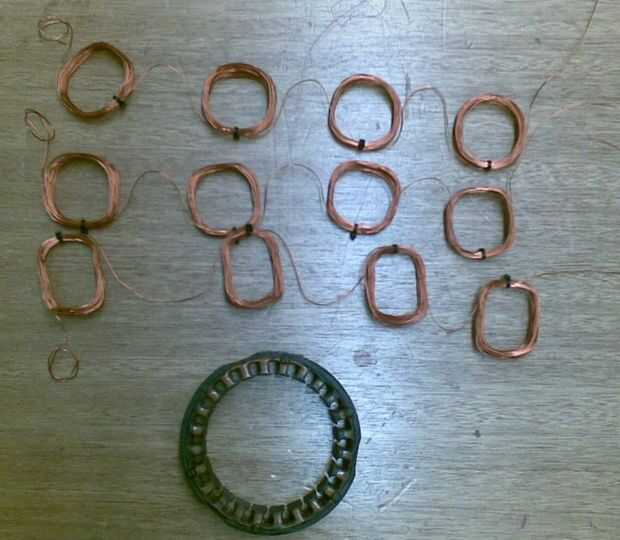

En esta 3 fase 4 bobina viento 24 ranuras de estator, comenzamos insertando la bobina 1 y salto 2 ranuras para las otras 2 fases.

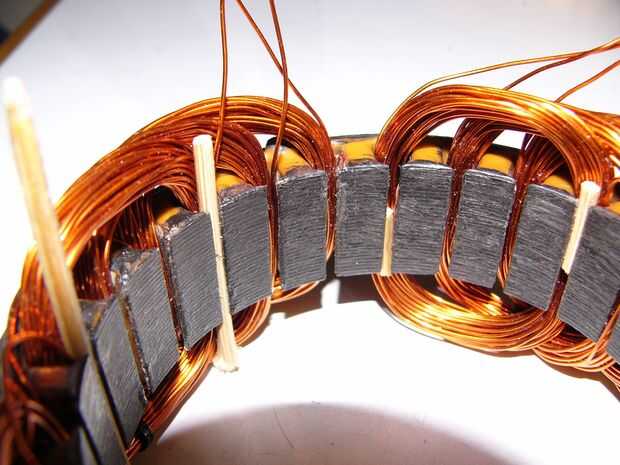

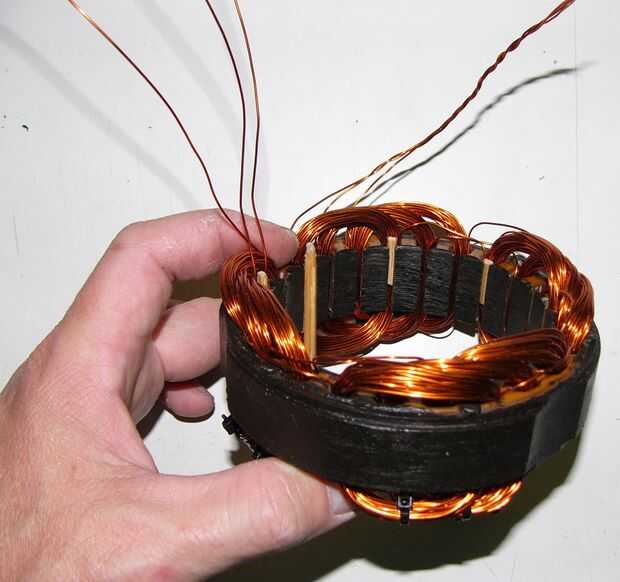

Incluso el cable de arranque (plomo en) y la salida de cable (lead out) están separados por 2 ranuras como se aprecia en las fotos abajo.
error de separación de fase de 120 grados.
Se ha señalado a mí que mis fases no han sido heridas con una separación de 120 grados, más como 60 grados, lo que probablemente provocará salida de baja tensión.
Debo han dejado una ranura vacía entre el plomo hacia fuera los alambres, así un retroceso será necesario para corregir este error.
