Paso 6: 120 grados fase separación rebobinado

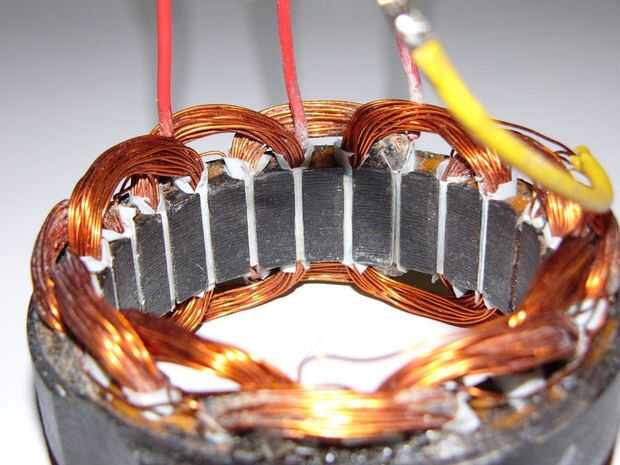

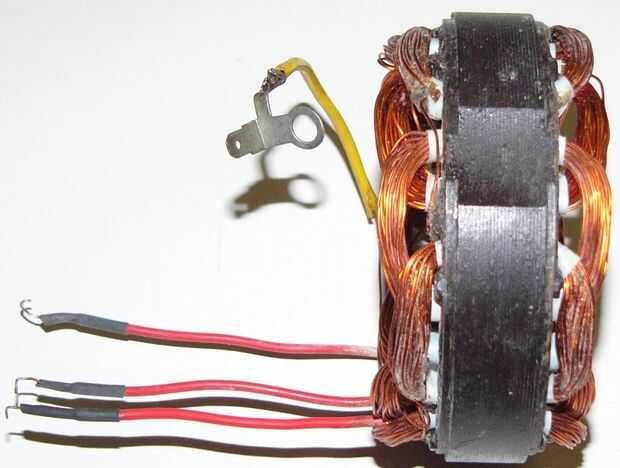

Los cables de salida para el paquete de diodo necesitan una 1 ranura espacio entre ellos para la fase de 120 grados potencia de salida. Como en mi antigua configuración en Paso4 era más como de 60 o 90 grados que dio lugar a la extraña hoja de trébol como bobina espaciado le puede ver en las fotos en step5.
Así que si parece extraño no está bien y probablemente no funcionan según lo previsto.
Por causa de interés, la configuración anterior rindió 12.2V a 500 rpm y la eliminación adecuada nuevo rinde 17.6V en 500rpms.
Como dije en un anterior paso, presta atención al cableado original, incluyendo el plomo hacia fuera espacio de alambre que echaba de menos, tener un montón de fotos, porque de otros ojos pueden recoger algo que suyo perdido. :)
