Paso 2: Desmontaje 1
1 Asegúrese de que se quitan la batería y la tarjeta SD.

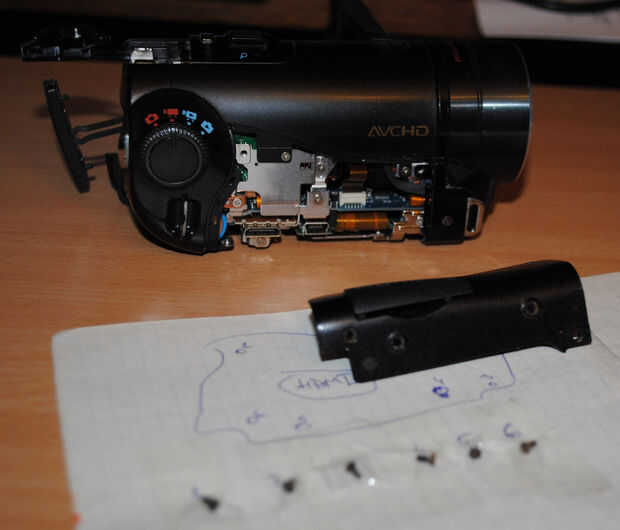

2 Extraiga el panel de la derecha de la cámara que cubre los conectores HDMI y USB desatornillando los tornillos 6.

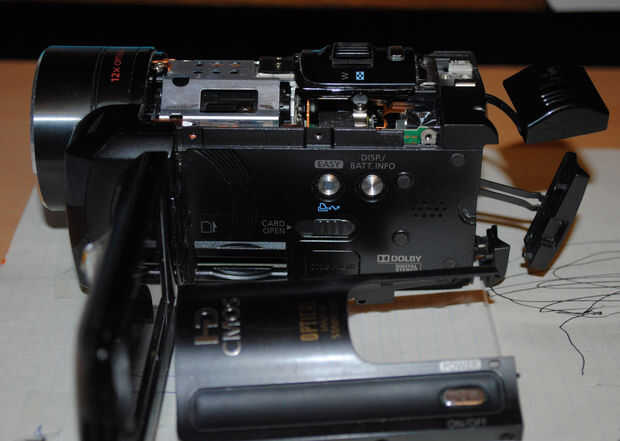

3 Extraiga la tapa (con HD CMOS y óptica impresa) desatornillando los tornillos 5 (uno de ellos está oculto debajo de un pequeño parche cuadrado negro detrás de la pantalla LCD) y levantándola desde el lado del objetivo.

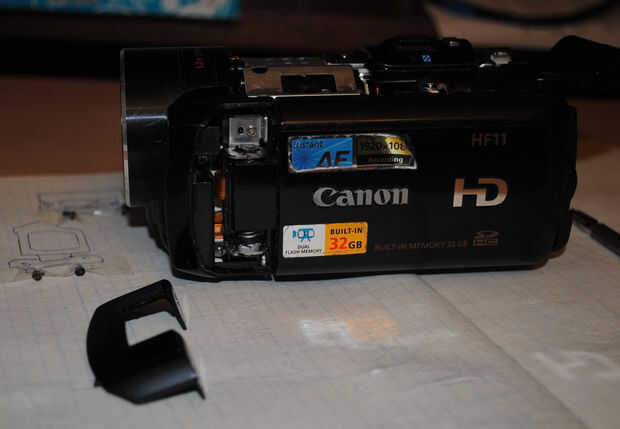

4 Retire la pieza cerca de la bisagra del LCD - es fijada por 2 tornillos visibles al abrir la pantalla LCD.

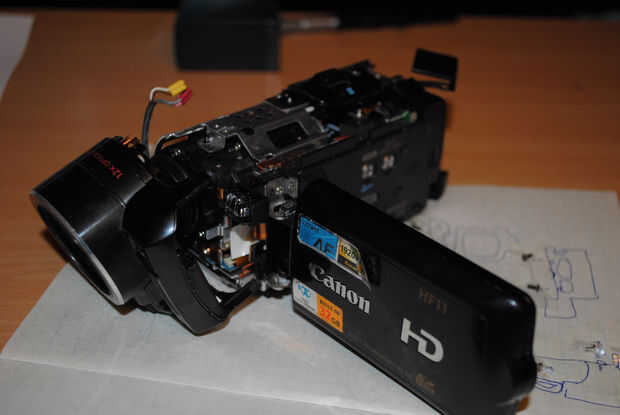

5 Quite la cubierta delantera (tenga en cuenta que no desconectar la cinta que controla la tapa del objetivo, me movía la tapa delantera solamente poco, lo suficiente como para obtener acceso a un tornillo oculto debajo de ella):
-desconectar los conectores para micrófonos; Tenga cuidado que como son los conectores de un condensador grande, riesgo de choque eléctrico!
-Quite los 2 tornillos de la parte inferior
-Quite los 2 tornillos de la parte superior
-quitar 1 tornillo por debajo de la correa
-quitar 1 tornillo ocultado debajo de la parte eliminada en el punto 4.

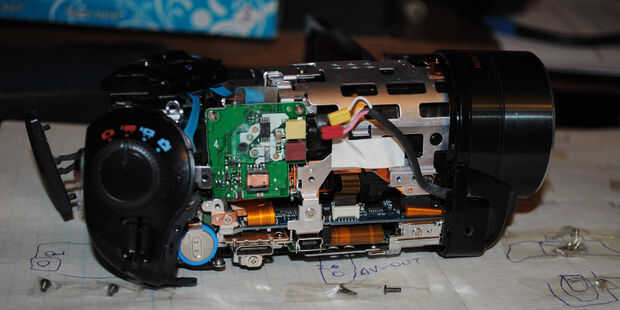

6 quitar el "botón de Zoom" bloque-2 tornillos
7 Retire el disco que cambia el modo (vídeo/foto/reproducción...) - 1 tornillo. Te dejo las partes 6 y 7 colgando por los cables de cinta.

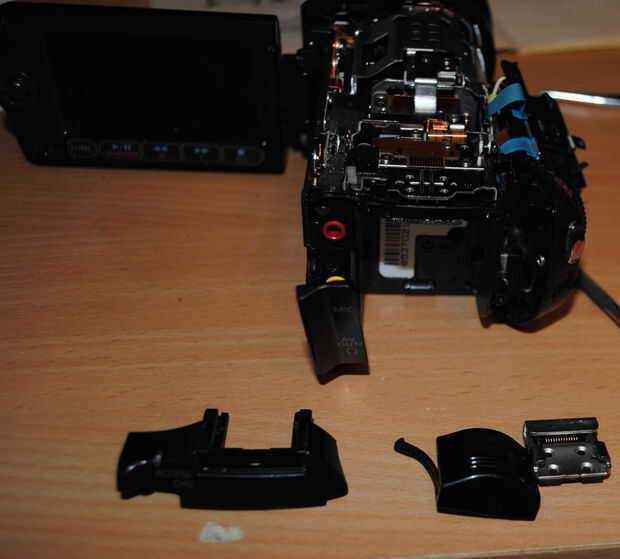

8 Retire la zapata (4 tornillos) y la pieza en forma de U que la rodean (1 tornillo)

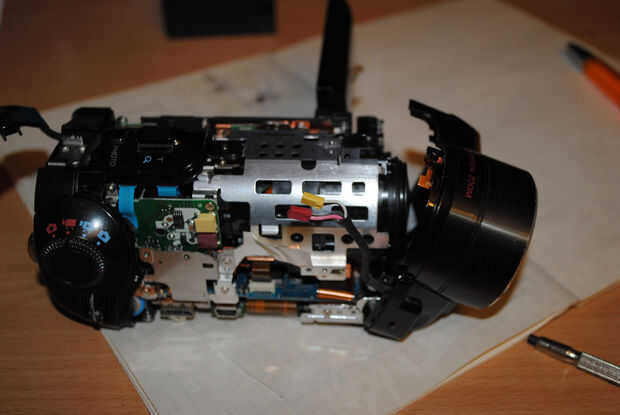

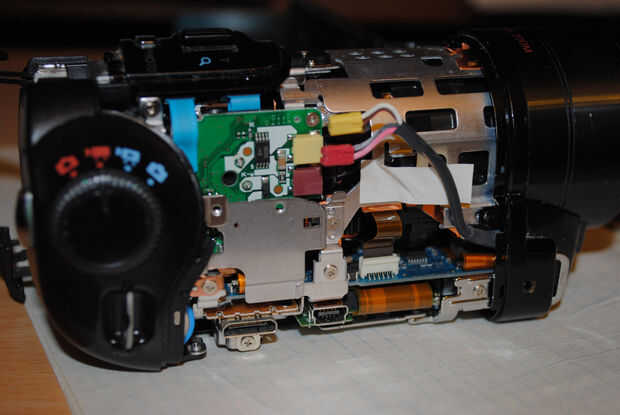

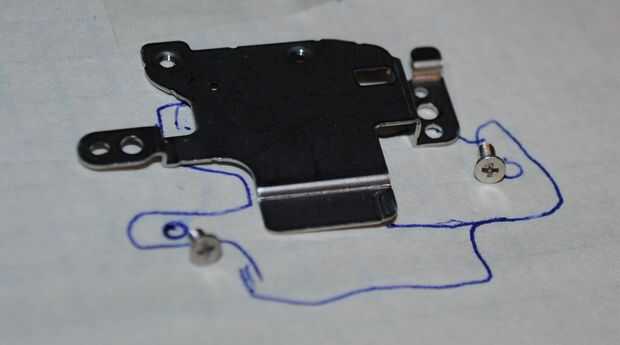

9. Saque el metal debajo el dial de modo (punto 7), 2 tornillos. Tenga cuidado con el condensador!

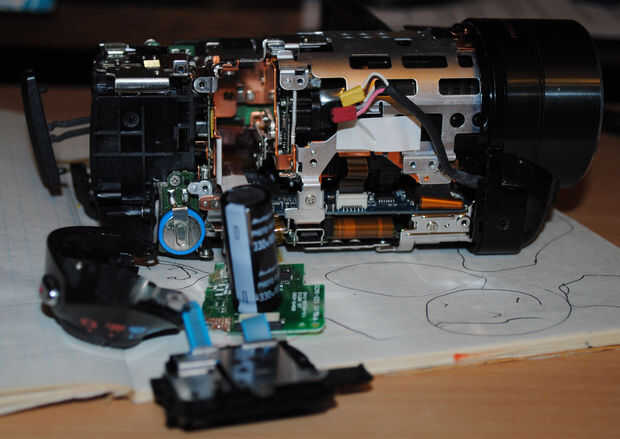

10 Desatornillar la placa de circuito por debajo de la parte del punto 9 – 2

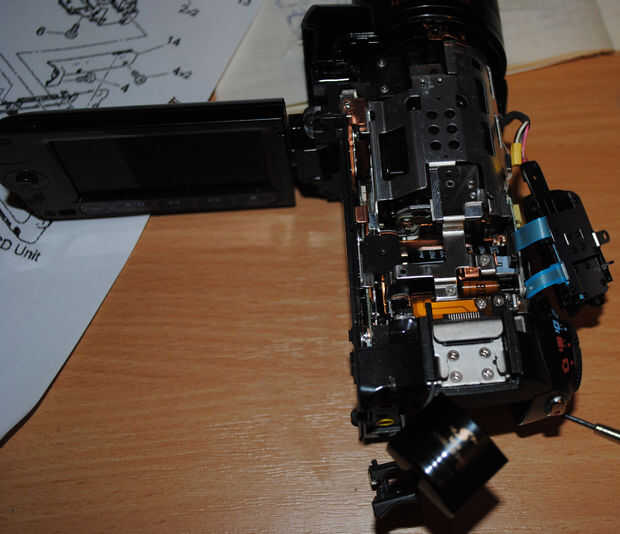

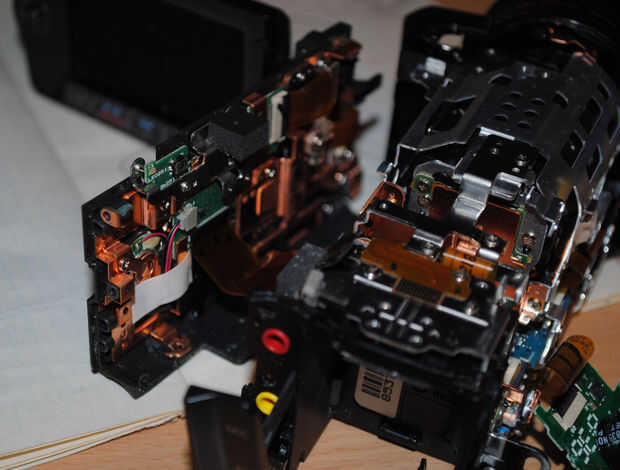

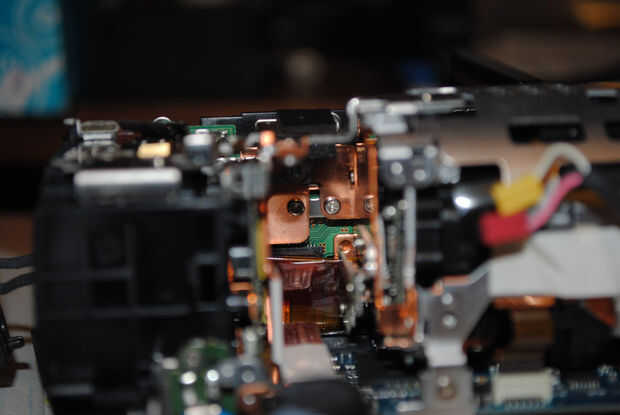

11 Retire el bloque que contiene la pantalla (unidad de LCD):
-2 tornillos en el espacio donde residió el condensador de punto 10
-1 tornillo detrás del micrófono izquierdo, cerca de la lente
-3 tornillos en la parte inferior de la cámara
-2 tornillos cerca de los puertos AV-Out y Mic (quite la tapa plástica para encontrarlos)
-Puerto de entrada de tornillo 1 dentro del espacio de la batería, cerca de C.C. 8.4V
-1 tornillo en la parte superior del bloque, cerca de la bisagra, éste que tenía que destruir con la broca
-cuidadosamente Desconecte el cable de cinta desde el conector en la parte interior del bloque de pantalla. No tire de la cinta!!!! El conector tiene una pequeña tapa de plástico que tienes que abrir y dará a conocer la cinta de opciones. Tenga cuidado de no romper la tapa, es frágil!
