Paso 3: Desmontaje 2 y reemplazo
Ahora han aislado el bloque display (visualizador). Para cambiar el cable que tienes que:

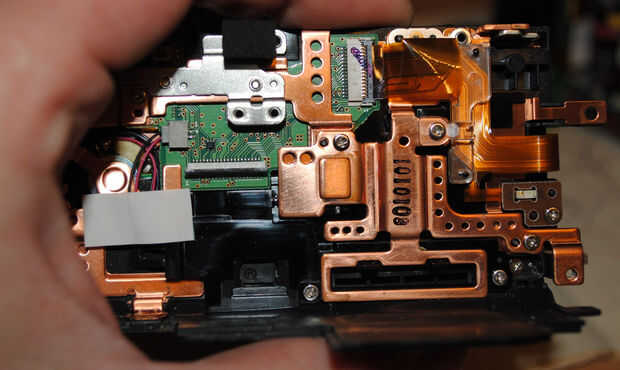

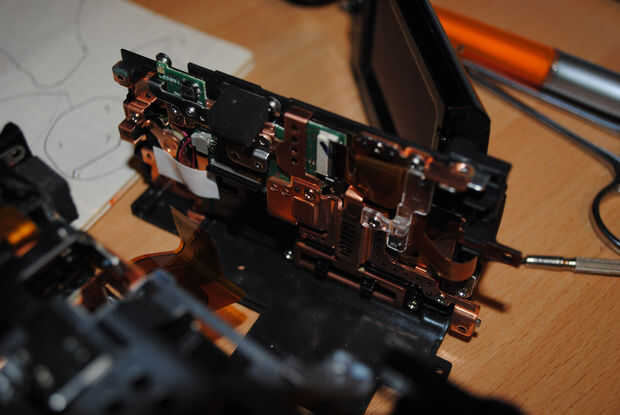

A.Remove la cubierta de la bisagra (2 porciones)-1 tornillo
B.Remove la cubierta LCD, 2 tornillos y 2 tornillos cerca de la bisagra (accesible sólo cuando se gira la pantalla y el bloque es aislado de la cámara) cerca de la tecla "Set". Suavemente abrir la tapa a partir de la bisagra.
C.Remove la parte de plástico transparente que asegure el cable en la pared de bloque – 1 tornillo

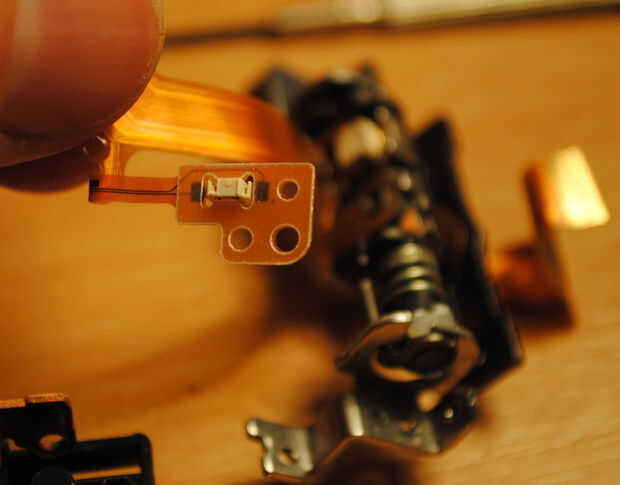

D.Free los 2 platillos con los interruptores-1 tornillo de cada uno, uno en la pared, la otra en la bisagra.

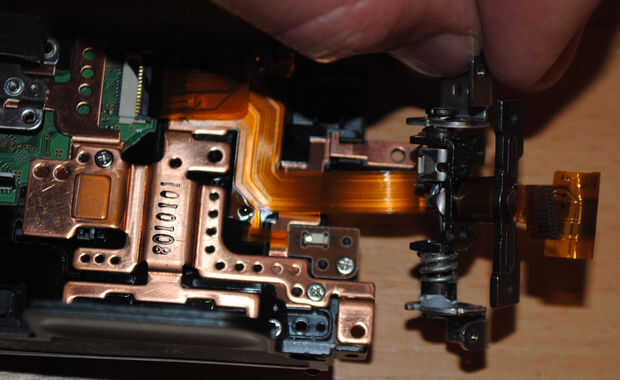

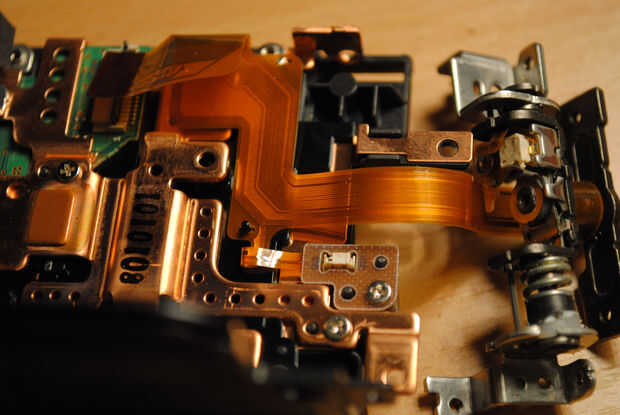

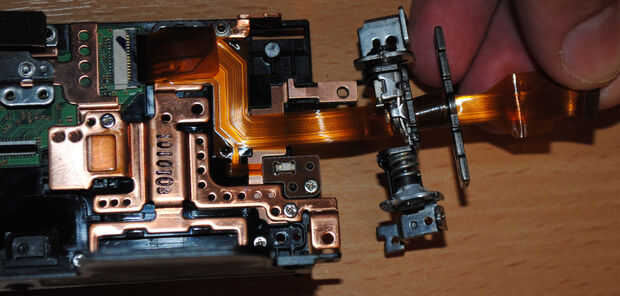

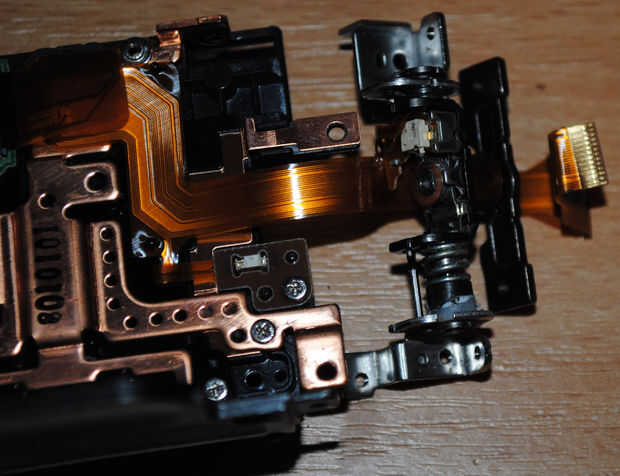

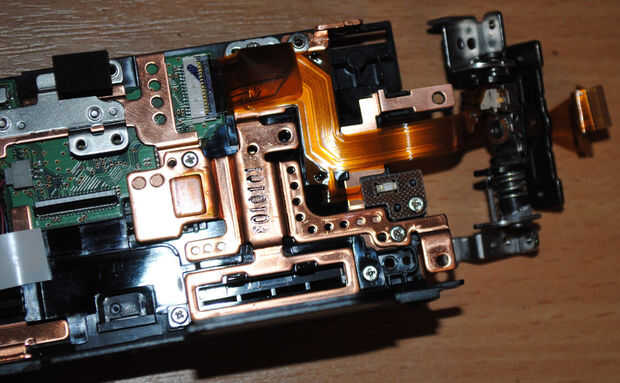

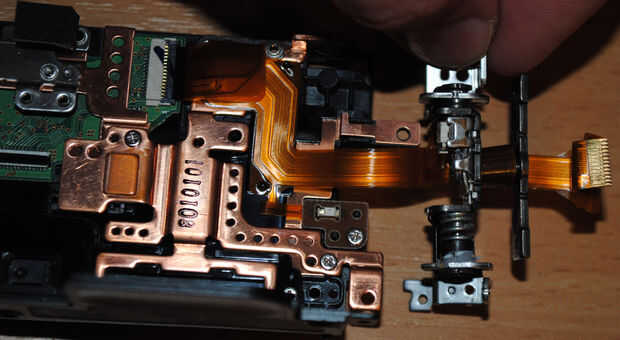

E.Remove la bisagra de la pared – 2 tornillos. Antes de que D y E toman múltiples fotos para saber cómo colocar la bisagra en la parte de cierre. Estudiar cuidadosamente cómo se enrolla el cable viejo. El nuevo cable, recibirá directamente y tienes que enrollarla.
F.Open los 2 conectores que el cable del LCD en su lugar y mantén libre el cable en bloque con la bisagra.

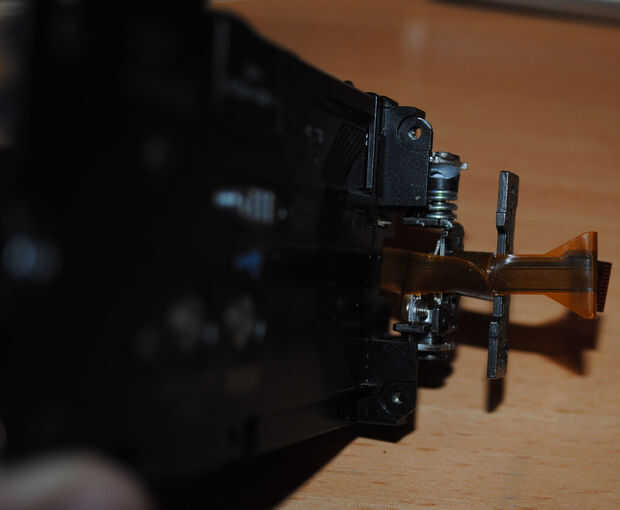

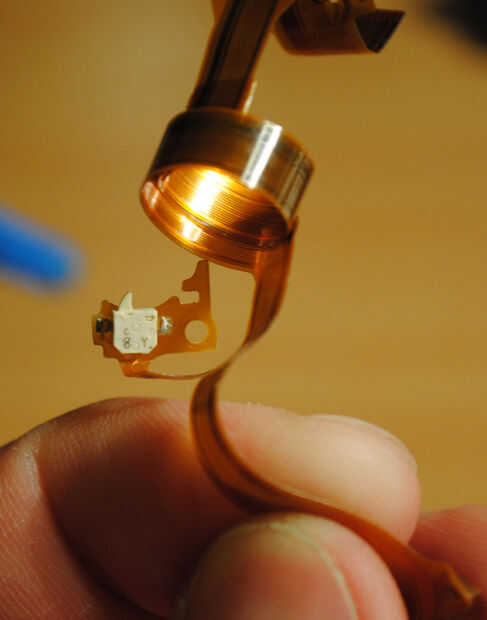

G.Move 2 interruptores de cable viejo al nuevo uno (soldador con cabeza pequeña). Tenga cuidado de no derretirles o quemar el cable nuevo. Un interruptor de apagar la pantalla LCD cuando está cerrado, el voltear la imagen cuando la pantalla está invertida. Tengo ninguna idea lo que pasa que si no pones los interruptores, supongo que tu LCD será permanentemente (cuando la cámara esté encendida), no importa si se ha abierto o cerrado y vaciar la batería más rápido; la imagen no se mueva al activar la pantalla boca abajo.

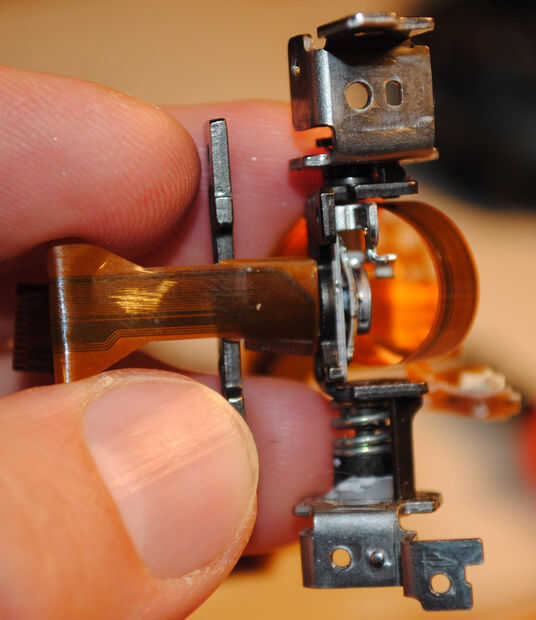

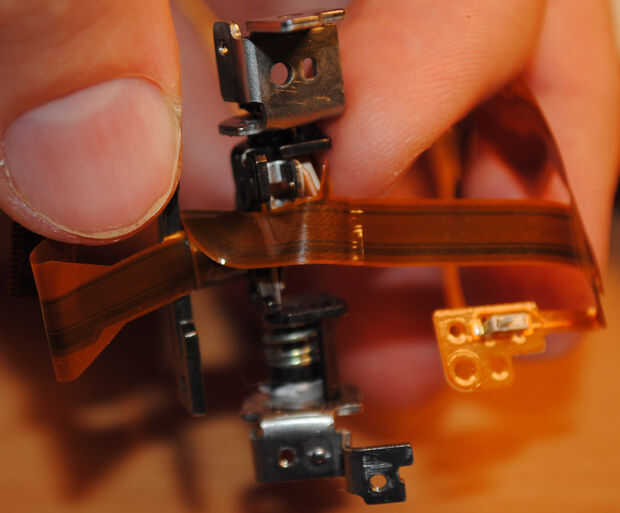

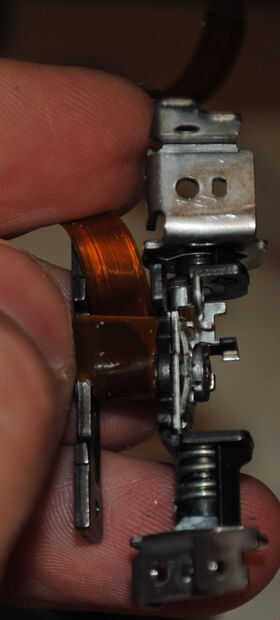

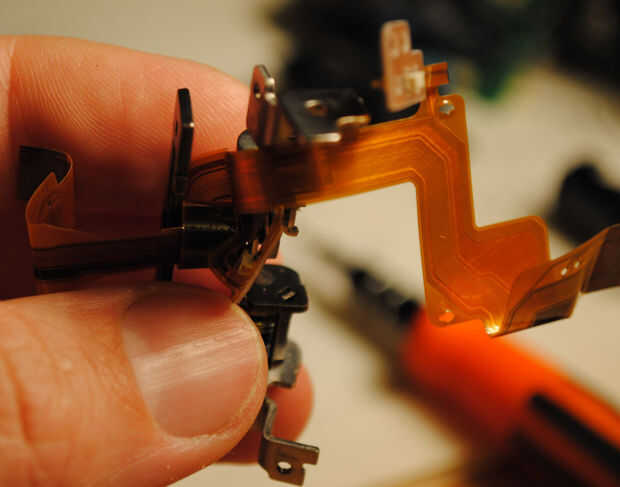

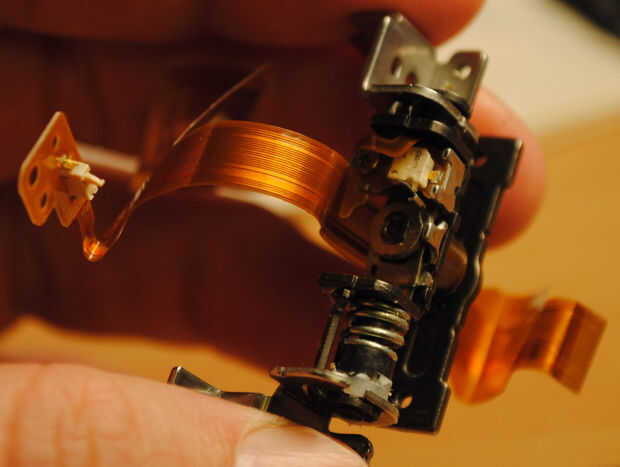

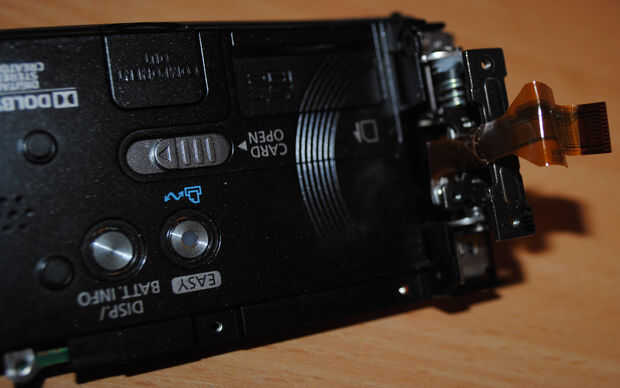

H.Wind el cable nuevo en la bisagra – estudiar las fotos que usted hizo cuando usted sin herida el cable viejo. Coloque la curva de 90 grados de la extremidad del LCD de la articulación. Tenga cuidado en la posición de los contactos metálicos del cable coincida con el conector de la pantalla, tenga cuidado en la posición de la bisagra en relación con el cuerpo de la cámara y la pantalla LCD. No quiero enrolle el cable de más de una vez. Si la curva se coloca correctamente, enrolle el cable en la parte superior de la curva hasta llegar a la siguiente curva de 90 grados. Fije la placa cerca de la segunda curva con un tornillo en la bisagra. Compruebe la posición correcta en las fotos en el viento de las Naciones Unidas.

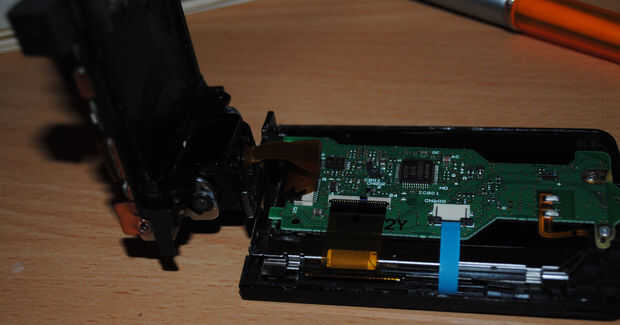

I.Place el cable de las extremidades en sus conectores correspondientes y cerrar las tapas. Verifique que la alineación es buena. Tuve un error de alineación pequeña en el lado de LCD y no mostré ninguna imagen primero; Tuve que realizar nuevamente todos los pasos para extraer y sustituir el cable en el conector de la pantalla LCD. El error occure porque tienes que doblar el cable y en que momento es escurre el conector.
J.Perform los pasos del E al revés a 1, esta vez asegurar las piezas con los tornillos.
