Paso 3: Desoldadura el cable

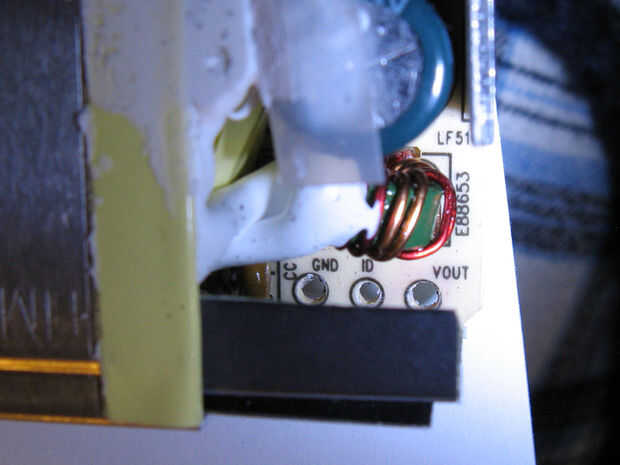

En mi adaptador hay 3 pines: GND (tierra), ID (identificación?) y VOUT (salida de voltaje).

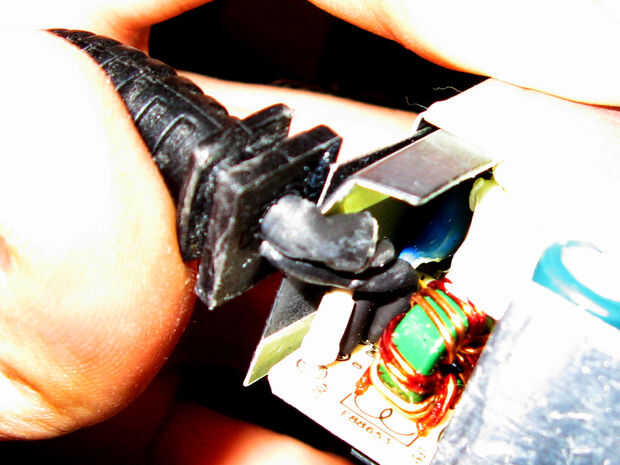

Mi cable de salida es coaxial y se conecta de esta manera:
capa exterior ir a la tierra,
media capa ir a VOUT,
capa interna para ID.
Nota TRIVIAL: Parece que el pin de identificación se utiliza para algún tipo de comunicación entre el adaptador y notebook... Transmitir una señal en baja tensión para ese notebook reconozca el adaptador como un producto original de HP!

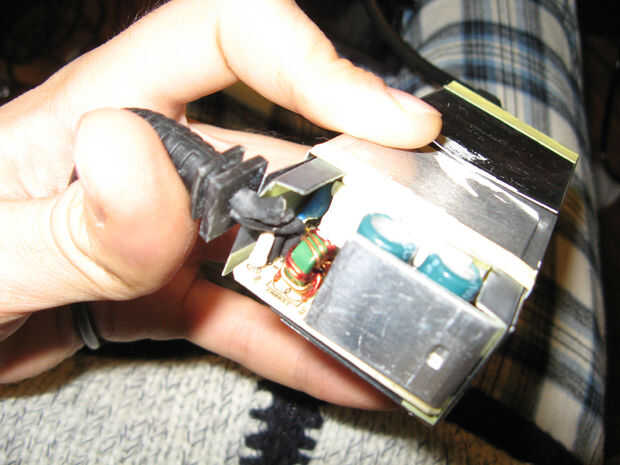

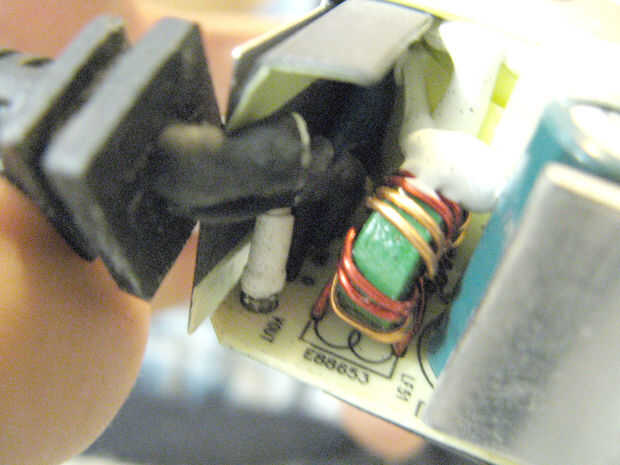

Desoldar el cable un perno a la vez, de externo a interno, usando la bomba de desoldar y ayudando a usted mismo con las pinzas.
Si la soldadura industrial no quiere derretir utiliza este truco: derretir algunos de su alambre soldadura tóxicos y llena de plomo y calor con el soldador. Esto mezcla los dos tipos de lata bajar la temperatura de fusión.
Control con el multitester si las patillas VOUT y GND están todavía corto circuito. Espero que la respuesta sea no :)
PARTE OPCIONAL:
Tal vez ahora quiere comprobar si el adaptador funciona bien antes de proceder...
Este método es peligroso así que por favor, omita esta parte si no ganas de hacerlo y tener mucho cuidado!
Poner la caja de metal en una de las mitades de la carcasa de plástico de manera que está aislado de su escritorio y todo lo demás. Elegir el mejor lado a hacia usted teniendo en cuenta que usted quiere llegar a las clavijas con las puntas de la aislamiento de tu multitester. Sin tocar ninguna parte del adaptador abierto enchufe el cable de entrada. Todo lo que tienes que hacer es touch pin VOUT y GND con puntas multiprobador para comprobar si hay una diferencia de potencial correcto (de 19 voltios de adaptador de mina). ¿Comprobado? Desconecte!
