Paso 3: Añadir el condensador suplementario a la IC

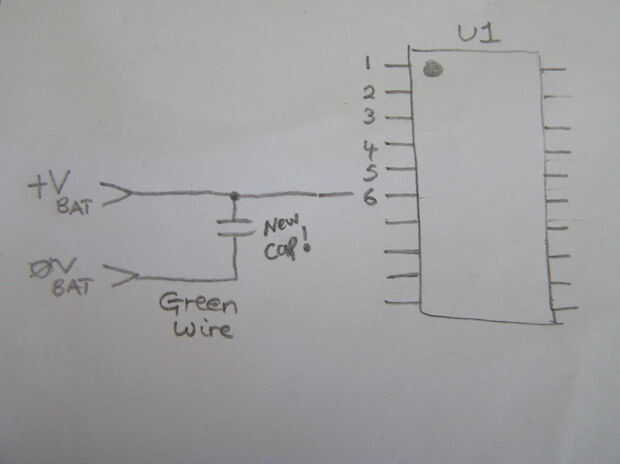

Puedes ver las conexiones eléctricas que están haciendo de la foto del esquema de papel simple.
Uno de los extremos del condensador se suelda a pierna pin 6 del IC y el otro extremo del condensador está conectado a los cero voltios / tierra de la PCB.
Mientras sostiene el condensador con tweasers, pierna pin 6 del IC con un soldador de calor Presione uno de los extremos del condensador a la pata del IC y eliminar el hierro y deje que se enfríe. El condensador debe ser soporte de la pata del IC.

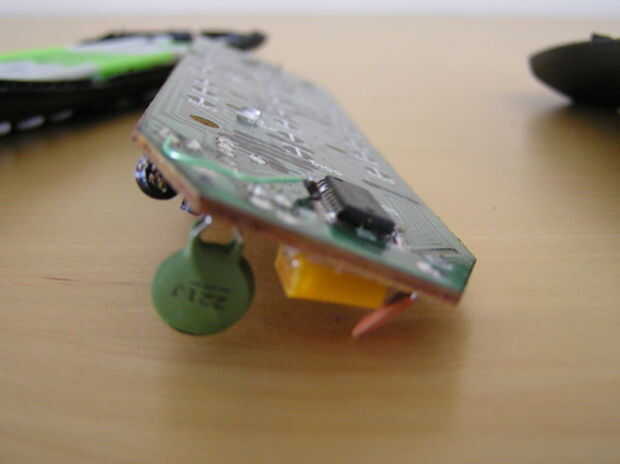

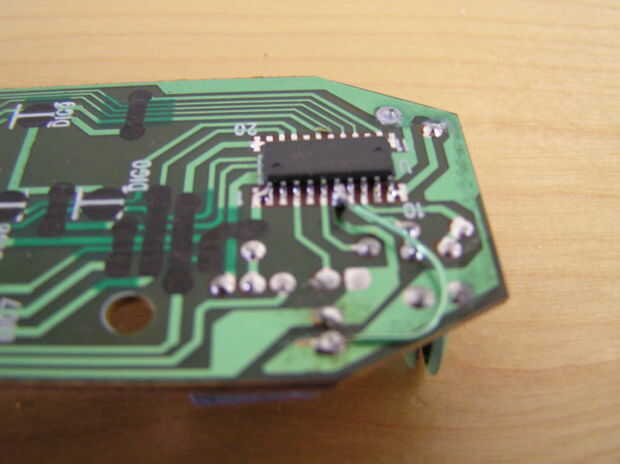

Ahora el otro extremo del condensador de calor y Virar un pequeño alambre aislado a él y conecte el otro extremo según la foto. Este es el cable verde en las fotos.
Ahora debería tener un condensador montado.
Si tienes un multímetro podría hacer algunas comprobaciones de continuidad de las conexiones.
También caliente podría pegar el condensador y el alambre para darle cierta estabilidad mecánica si es necesario.
