Cómo reparar un roto frambuesa Pi ranura para tarjeta SD (3 / 4 paso)

Paso 3: Soldadura en la parte nueva

Parte de la OEM debe soldar derecho en, pero hay un poco más al uso de la toma de no-acción. La ranura Würth Elektronik SD no es un ajuste exacto de la Pi. Los pernos de alineación de plástico no se alinean con los orificios de la placa de circuito. Deben eliminarse para permitir que la ranura de tarjeta poner el plano en el tablero de circuito. Cortar al ras los pernos de plástico en la parte inferior y verifique el ajuste de la Raspberry Pi.

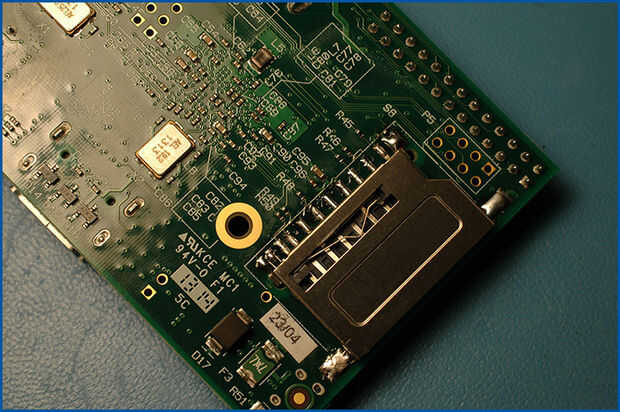

El pinout no es exactamente el mismo bien. Utilice el bolígrafo del flujo a flujo un poco sobre las pastillas en el PCB. Este flujo extra ayudará a dibujar la soldadura entre los pasadores y las almohadillas. Alinee las clavijas en la toma de nuevo con las teclas en el tablero a la izquierda en la foto de arriba. Unos alfileres para sostener la tarjeta SD en lugar de la soldadura. Acabado de soldar todos los pines y las lengüetas de montaje cerca del borde del PCB.

La tarjeta dos detectar a pasadores (a la derecha en la foto de arriba) que deba ser puenteado como no están presentes en la nueva ranura. Soldadura extra un poco hace el truco.
