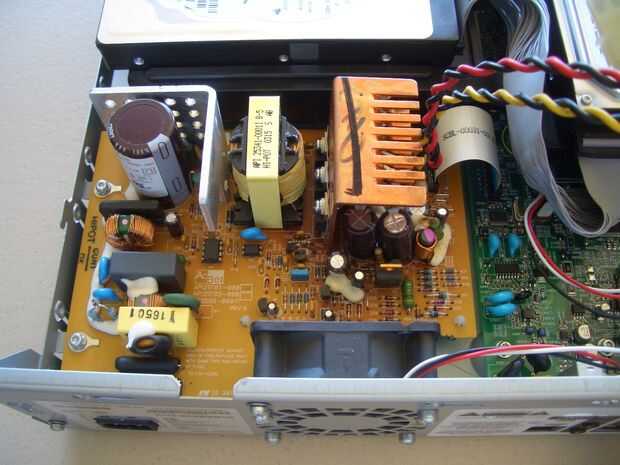

Paso 1: Cambiar capacitor malo
La original era una serie SC Teapo , 2200uF 16V, condensador baja ESR. Lo reemplacé con una serie de Nichicon PW , 2200uF 16V, condensador de baja impedancia, parte número 647-UPW1C222MHD de Mouser Electronics (que no tenga ninguna orden mínima).
Sólo para la buena medida (y porque compré más de uno) también puse un condensador en la C31 que no era de peluche en el tablero original.
Asegúrese de utilizar un condensador baja del ESR (también conocido como "baja impedancia").
Si no, puede funcionar al principio pero rápidamente se producirá un error.
Todos los condensadores electrolíticos tienen una vida útil limitada (medida en miles de horas), así que esto es un punto especialmente débil para los dispositivos que están siempre encendidos.
Asegúrese de que el cable de cinta blanca entre la alimentación y la placa principal está conectado todo el camino. Puede ser contactos desalineados y corto, causando un daño irreparable a la alimentación y la placa principal.
Sólo he hecho esto con un Hughes HDVR2, pero weaknees.com dice que la misma fuente de alimentación se utiliza en el Hughes SD-DVR40, DVR80 SD, SD-DVR120, el Philips DSR7000, DSR704, DSR708, el DVR39 de RCA, DVR40, DVR80, DVR120 y Samsung S4040R, S4080R, S4120R.
ADVERTENCIA! La fuente de alimentación incluye contactos sin blindaje que se conectan directamente al voltaje de línea. Esto puede MATARTE. No funcionan en una fuente de alimentación cuando esté enchufado. No funcionan con fuentes de alimentación si no sabes lo que haces.
No digo cómo desoldar y volver a colocar el condensador. Si ya no sabes cómo hacerlo, no deberían funcionar en fuentes de alimentación.
Esto es sólo un informe de lo que hice para arreglar un Tivo. Es para uso educativo solamente.
