Cómo reparar una YLOD de PS3... con horno. (5 / 8 paso)

Paso 5: Aislamiento y que funde

Realmente lo único que en la Junta que deba ser aislado son los condensadores, que son muy susceptibles al calor. Los puertos, que aislado durante mi reflujo, son mucho más resistentes de lo que esperaba (I que uno descubrió izquierda) y no necesita ser aislado. Así, si ves aislamiento extra en mis fotos, es solo puertos, que pueden ser ignorados.

También he leído sobre gente que cocina la placa sin ningún aislamiento. Sinceramente esto me preocupa, y creo que pude llevar a hacer esto. Sin embargo, decidió ir con aislamiento "light" en comparación con el aislamiento típico de XBOX 360 debido a estos informes, y parecía funcionar bien.

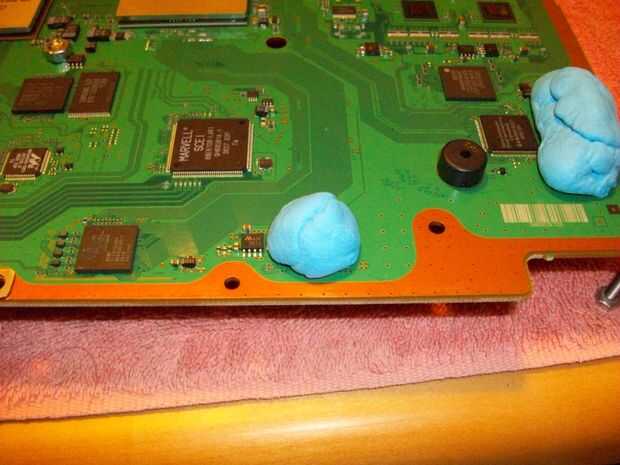

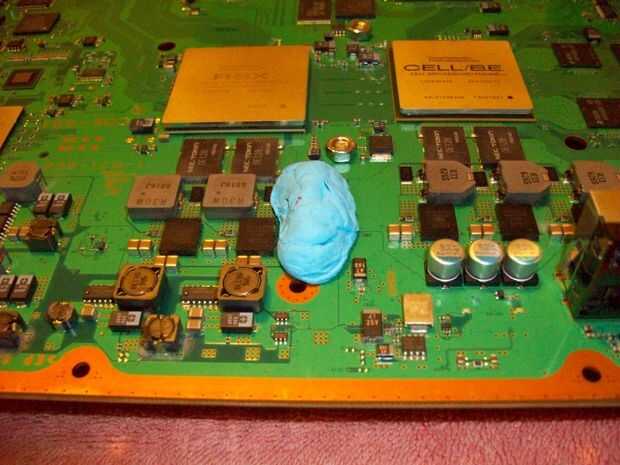

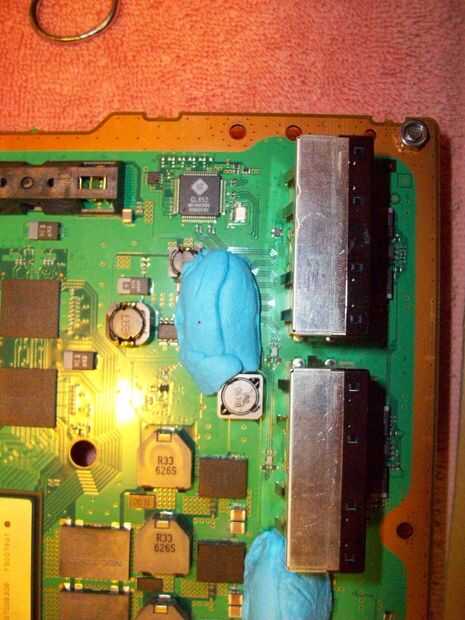

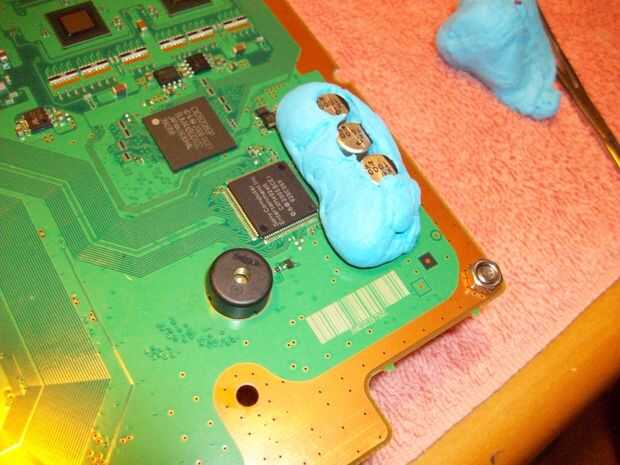

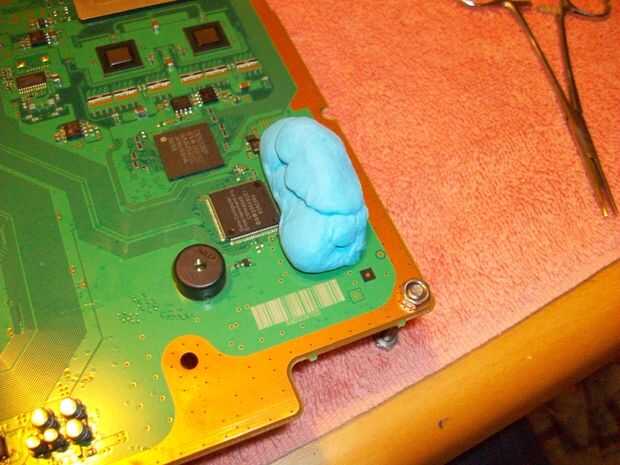

Esto es donde entra la tachuela pegajosa. Este material tiene resistencia excelente del calor y es capaz de molde, que es útil. Sólo tomarlo y rodear todos los condensadores en el tablero. Trate de mantener fuera de virutas grandes y molde compacto como puede mientras sigue dejando sobre.25 de pulgada de espesor alrededor de los condensadores. Una vez hecho esto cubrir todos los globos en papel de aluminio, lado brillante hacia fuera. Esto le ayudará a reflejar el calor.

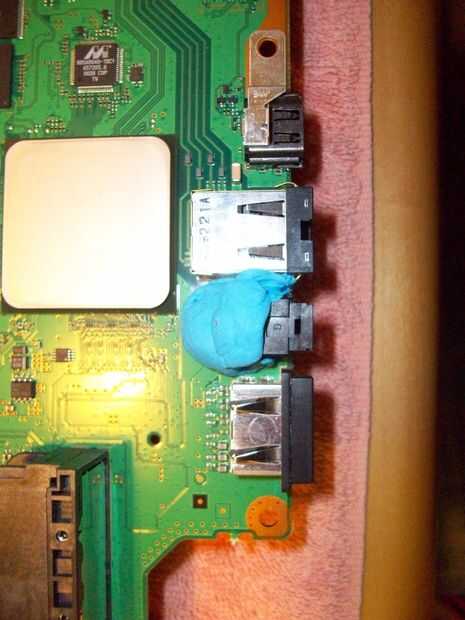

EDIT 24/08/11 - gracias a graphicsgod, me he hecho consciente de algunos posibles riesgos de fusión en la Junta. Recomiendo el jack, cable componente, junto con el piezospeaker cilíndrico pequeño (puede verse en la primera foto) de la misma manera que aisló las tapas de aislamiento.

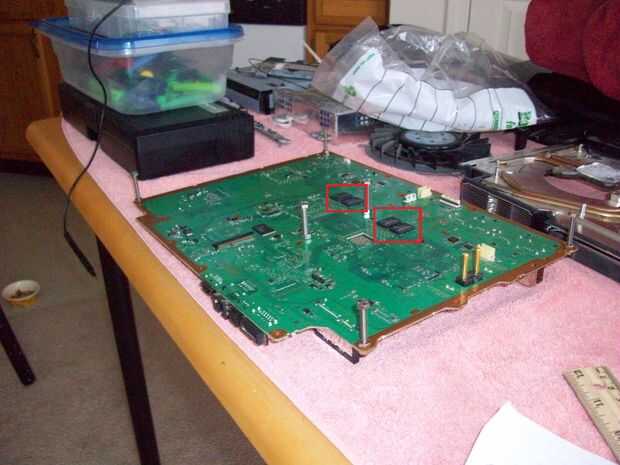

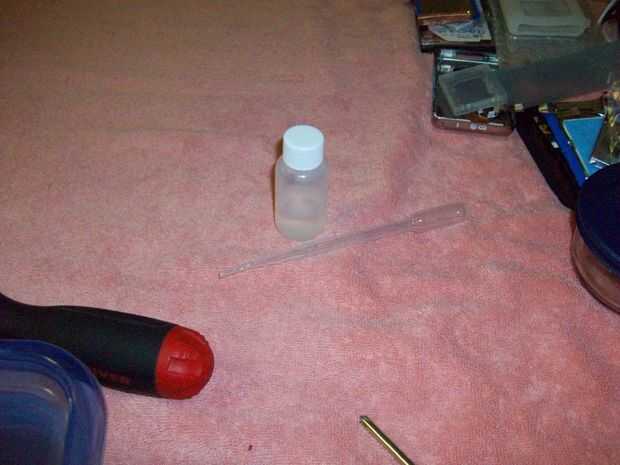

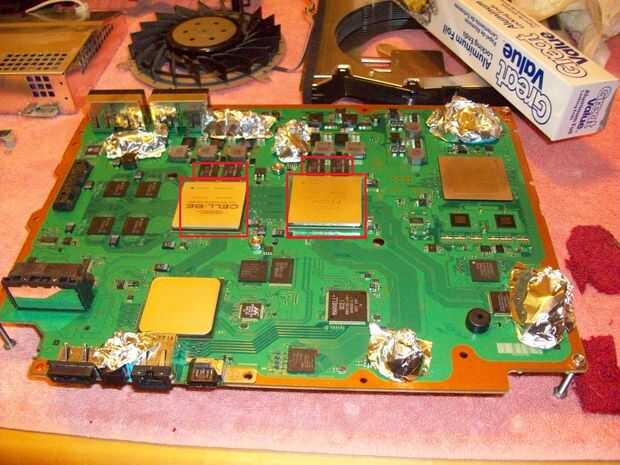

Esto completa el aislamiento y un paso final antes de volver a fluir - que funde las hojas. El flujo vuelve a las condiciones de las bolas de la soldadura y les devuelve su flexibilidad y fortaleza. Necesita un tipo muy específico - No Clean. Este material no se necesita limpiar apagado al tablero como otros tipos de flujo (que comen en los pads de soldadura para la soldadura "stick") y es muy delicuescentes. El tipo de elección es Kester 951, que puede ser tenido en eBay en pequeñas botellas. Sólo tienes que buscar "flujo YLOD" y lo encontrarás. Para ello, básicamente tomar la pipeta y chorros de flujo de las fichas que desea reflujo. Ahora, en realidad cada parte de la Junta será adaptarse, pero sólo necesitamos flujo de las piezas que se han fatigado y falló, causando el YLOD. He esbozado estos chips específicos en rojo en dos de las imágenes.

Aquí hay un video que muestra cómo un 360 del flujo - el método funciona para la PS3. Y no necesita de ser tímido con este material, asegúrese de que se ha llegado en las fichas.

http://www.youtube.com/watch?v=h2R_NqF5wAc

Una vez hecho esto, estamos finalmente listos para volver a fluir.
