Cómo reparar y revivir a un americano hecho Zenith radio del transistor. (6 / 9 paso)

Paso 6: el chasis es hora de salida, capacitor verificación

si alguna vez has trabajado en cualquier equipo de audio viejo, seguramente han sustituido los casquillos. los condensadores van malos con la edad. no hay forma alrededor de él. una radio de 1970 es ahora más de 40 años de edad. los electrolíticos no fueron diseñados para vivir largo. debe ser sustituidas.

signos de mala casquillos electrolíticos...
la radio tiene audio débil o débil en las emisoras conocidas o fuga evidente en el condensador.

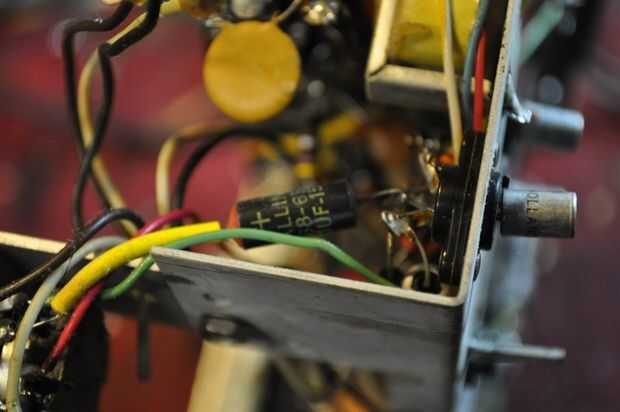

la primera foto es del tipo comúnmente encontrado en muy viejas radios de transistor. su tubo básicamente un poco de negro con un poco de algunos epoxy rojo en el extremo. Si ves estos, reemplazarlos. es raro encontrar este casquillo del estilo que no ha fallado. a veces son en un color diferente pero todavía tiene el lenguado característico de epoxy en el extremo para sellarlos. siempre tienen el valor escrito en el lado así que usted sabrá que usted está buscando en un condensador.

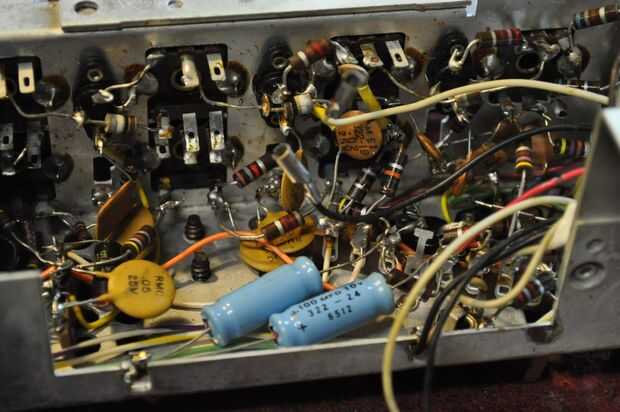

la segunda foto es de un condensador más moderno. en este particular radio, parece que alguien ya puede han sustituido algunos caps. puesto que la radio estaba jugando bien, los dejo solos

sustitución de tapas de... dos escuelas de pensamiento.
1) mantenerlo original. Si usted tiene un valor de radio, destripar los condensadores viejos y restuffing con equivalentes modernos físicamente más pequeños es una opción. esto consigue la radio otra vez y mantiene aspecto original.
2) sólo utilice piezas de moderno. Esto es lo que hago. usar mis radios y la mayoría de ellos no está en condiciones de coleccionistas de todas formas.

al cambiar tapas, asegúrese de instalar su reemplazo en la misma posición exacta que el viejo. Esto es importante. ser descuidado en cómo cosas nuevamente dentro del chasis pueden realmente golpear la radio fuera de alineación y luego tienen un pobre rendimiento radio.

Asegúrese de observar la polaridad. la mayoría electrolíticos tienen un + y - terminal. sus reemplazos deben conectarse del mismo modo si no puede dañar su radio cuando se enciende.

mientras estás allí. es un buen momento para el control de volumen, control de tono si tiene uno y banda seleccione control si lo tiene, con el contacto limpiador del aerosol. los interruptores y potenciómetros de aerosol y luego trabajar el control un par de veces. Esto se librará de cualquier ruido molesto. He utilizado wd40 para esto pero el producto apropiado es spray de limpiador de contacto electrónico. pueden adquirirse en el shack de radio o en línea.
