Paso 3: Paso 3: resolver para las fuerzas internas en el punto A
Ahora que se conocen las fuerzas externas sobre el braguero, uno puede solucionar para las fuerzas internas dentro de la armadura. Al solucionar para las fuerzas internas, es más fácil comenzar en uno de los soportes con la menor cantidad de haces conectado a él. Punto A o D funciona para esto, pero para este ejemplo, se buscarán un punto al principio.

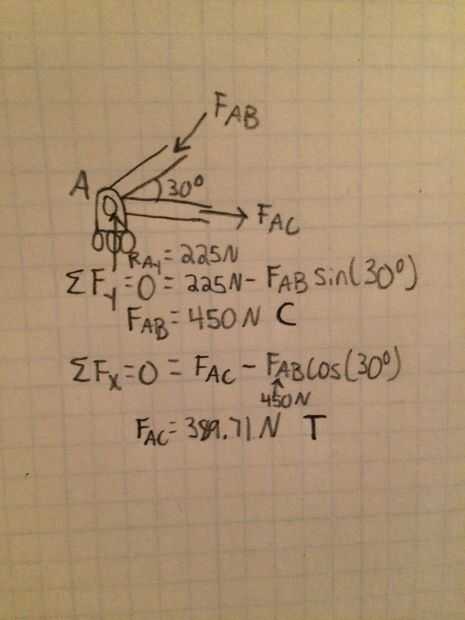

- Puesto que hay solamente dos fuerzas en la dirección y, y uno es conocido, se recomienda primero la suma de fuerzas en la ecuación y-dirección.
- La ecuación de dirección y obtiene el valor de F_AB.
- F_AB está apuntando lejos del resto de la viga AB. Esto significa que está en compresión (C) y la fuerza es de compresión la viga interior.
- Con el valor de F_AB conocido, el componente de x de esa fuerza es igual y opuesta a la fuerza F_AC.
- Resolviendo esta ecuación obtiene el valor de F_AC.
- F_AC apunta hacia el resto de la viga AC. Esto significa está en tensión (T) y la fuerza es estirar el rayo hacia fuera.
