Cómo restaurar, mejorar y digitalizar un microscopio antiguo (5 / 13 paso)

Paso 5: tiempo de la impresión 3D!

Puede, por supuesto, hacer adaptadores que no son 3D impresion y servirían el mismo propósito, pero llego a tener una impresora 3D, y como la posibilidad de probar varias copias de una pieza antes decidieron que se utilizar.  Además, una vez que tienes la pieza elaborada y comenzó la impresión, se puede ir hacer otra cosa mientras se imprime.  Que el bot haga todo el trabajo duro de trabajo.  Esto fue impresa en un brew casero MendelMax en PLA.

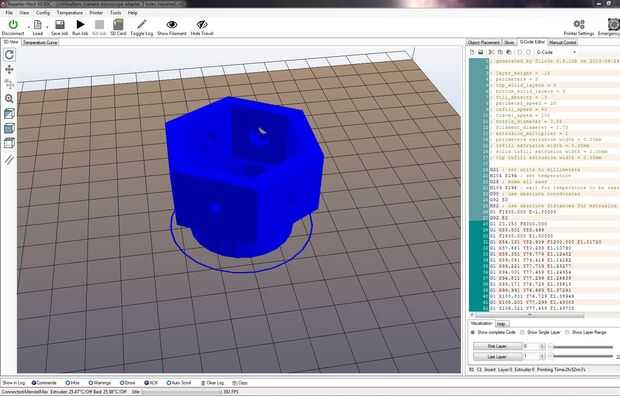

Puede encontrar la configuración para rebanar, los archivos .stl y .skp aquí.

Obviamente el tamaño interno del adaptador dependerá del microscopio y la cámara que utilizas, pero esperemos que el diseño es simple que si no se puede editar el .skp para satisfacer sus necesidades, que re-de dibujo no será demasiado incómodo.  Sólo me tomó varios intentos para llegar a este, y yo iba para la simplicidad.

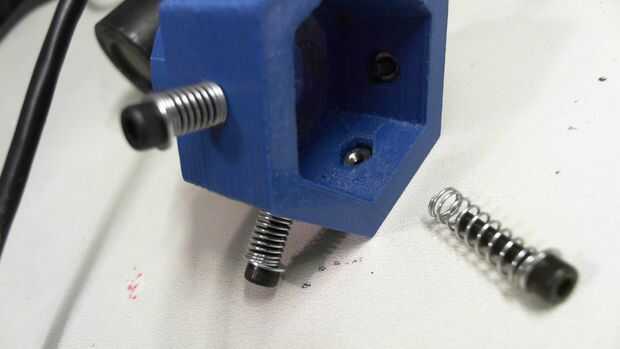

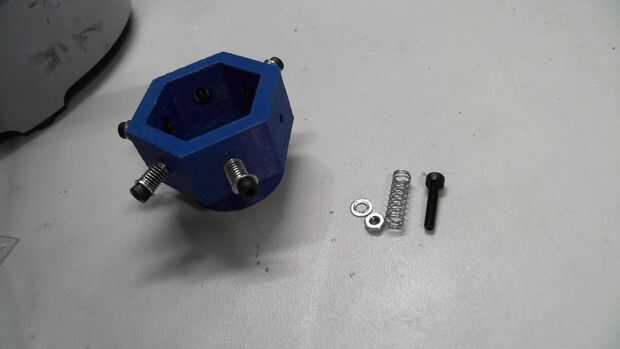

Después se imprime, a soltar las tuercas M3 en las trampas de tuerca y rosca los resortes y arandelas.  Entonces el tornillo!  Hice la parte interna que se coloca sobre la pieza ojo cónica por lo que encajaría perfectamente en cuando pulsa en.  El diseño funciona bien con este microscopio ya que el ocular tiene un revestimiento de goma en el exterior que el adaptador se agarra bien.
