Cómo revertir ingeniería pcb (2 / 3 paso)

Paso 2: Análisis PCB cada capa

2 capa inferior y el nombre como BOTTOM.jpg;

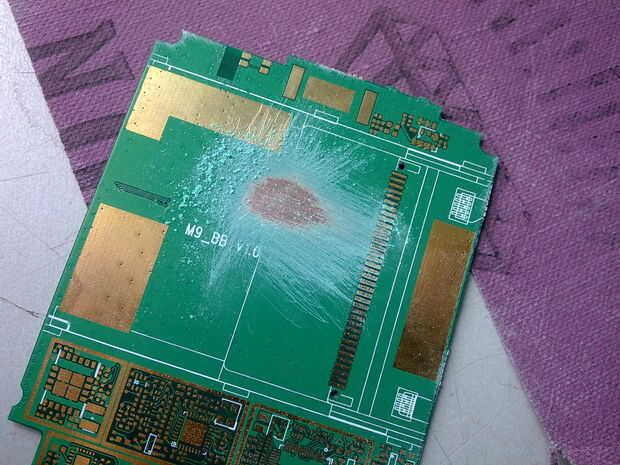

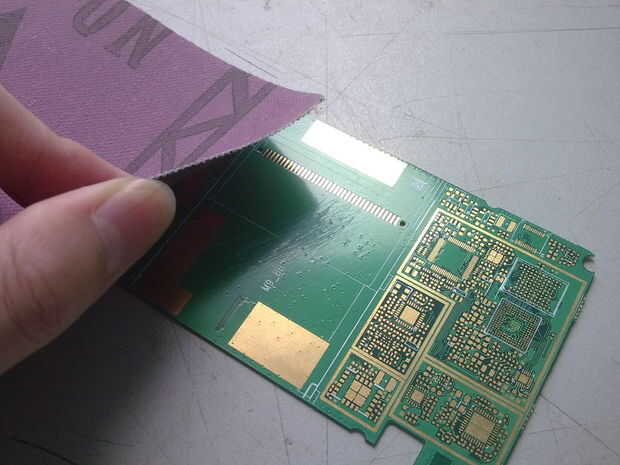

3 papel de uso arena para desgastar la capa superior cobre y exponer el patrón de cobre circuito de capa 2, analizar el patrón del circuito después de limpiar hacia fuera y el nombre como MID1.jpg;

4 papel de uso arena para desgastar la capa 2 de cobre y exponer el 3 º patrón capa de cobre del circuito, analizar el patrón del circuito después de limpiar hacia fuera y el nombre como MID2.jpg;
